18款4.3寸按客户要求改界面例程

变能陈工 6月前 867

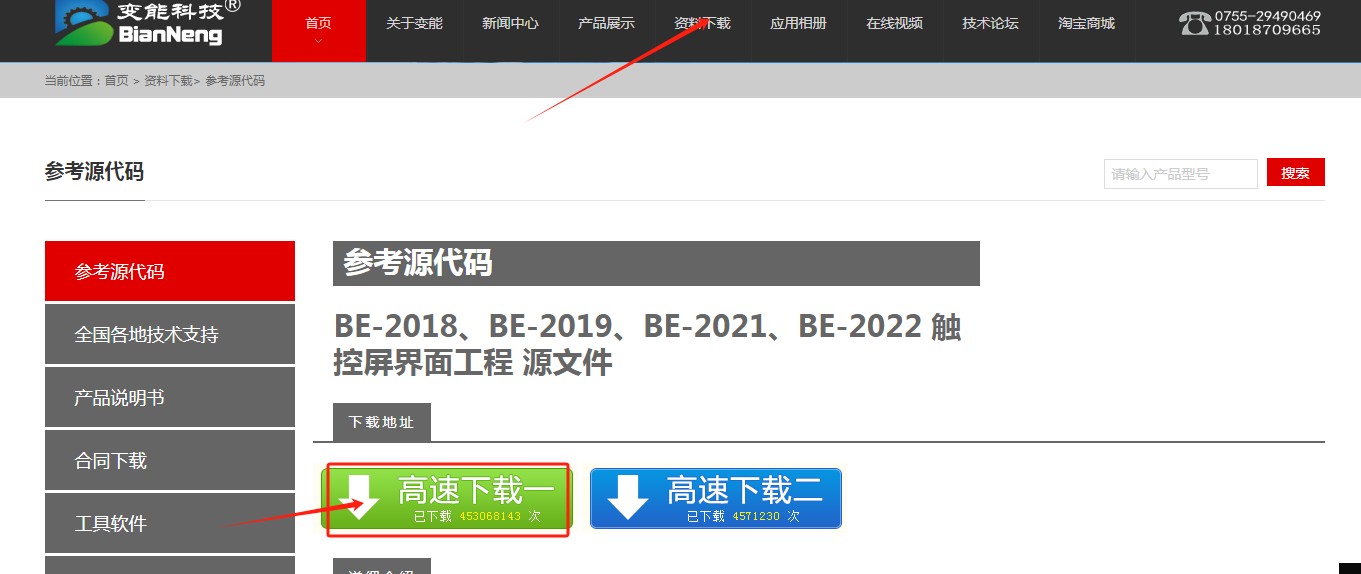

1,先打开公司网站下载触控屏界面源文件

http://www.bianneng.com/html/down/2022-9-23/213.html

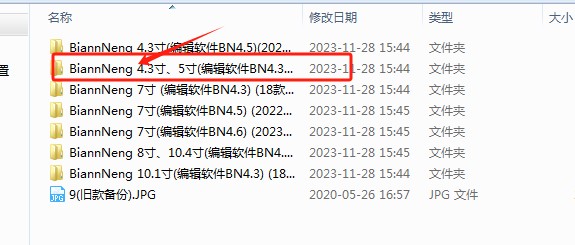

2,解压源文件,解压后选择对应型号的文件

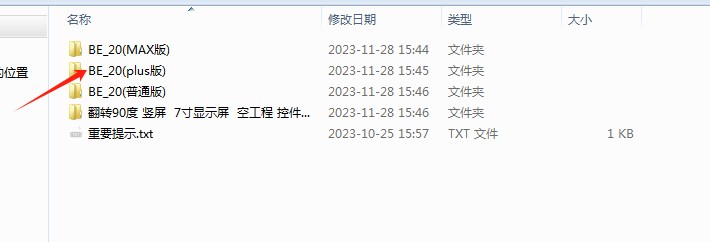

3,选择对应屏的文件

4将这个源文件复制一份备用,可以放电脑桌面,方便编辑。

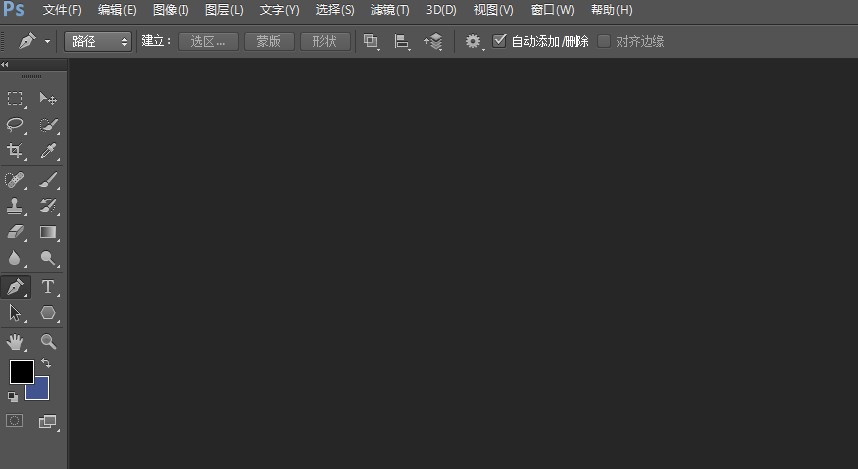

5,打开PS软件

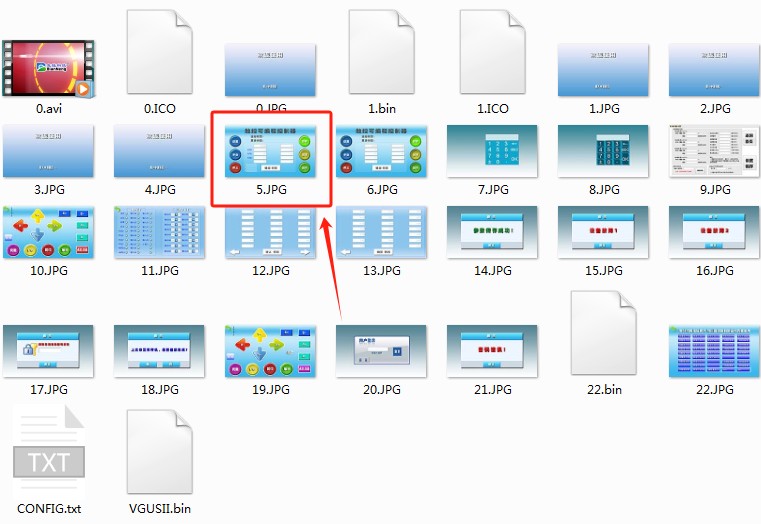

6,找到刚才复制的源文件的VT_SET文件夹,里面找到要改的参考图片

7,我们以第五张图片为例,我们将图片复制一份,放到当前上页目录

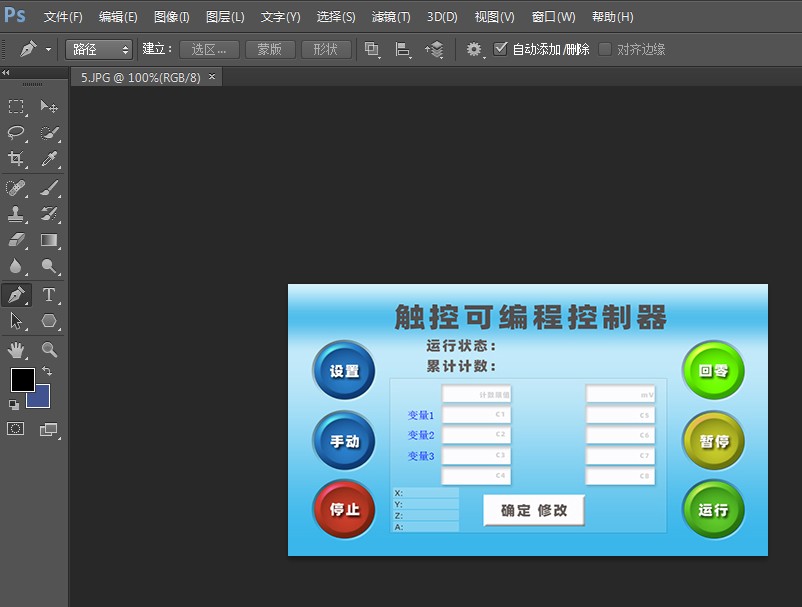

8,我们用PS打开那个图片,直接用鼠标把图片拖动进PS就可以。

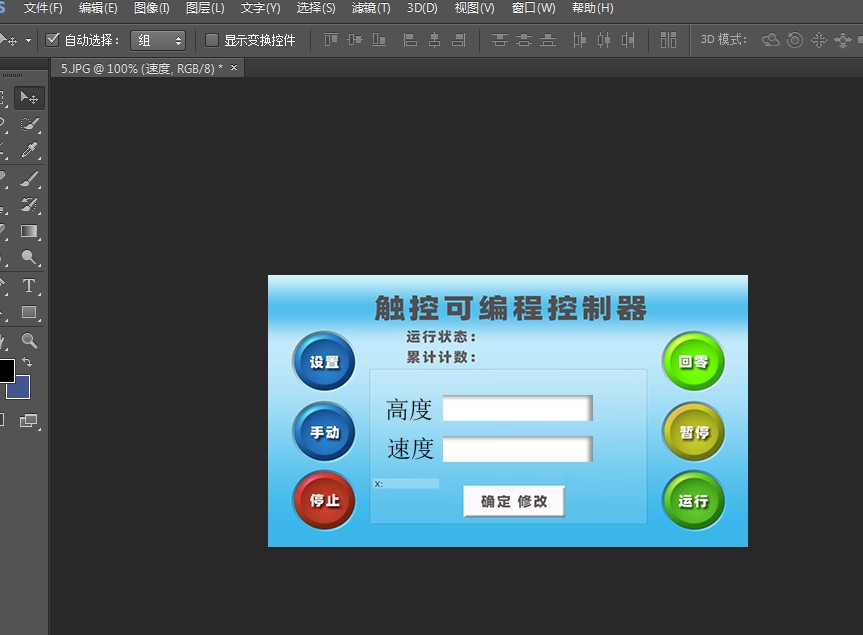

9,我们用PS对图片进行修改,详细的修改过程在我们的改界面最基础的教程有,大家可以去看视频教程。

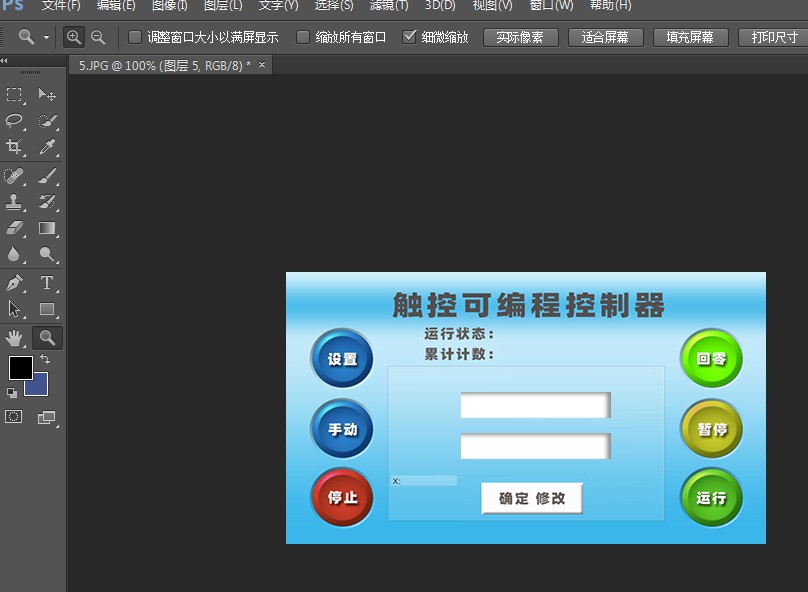

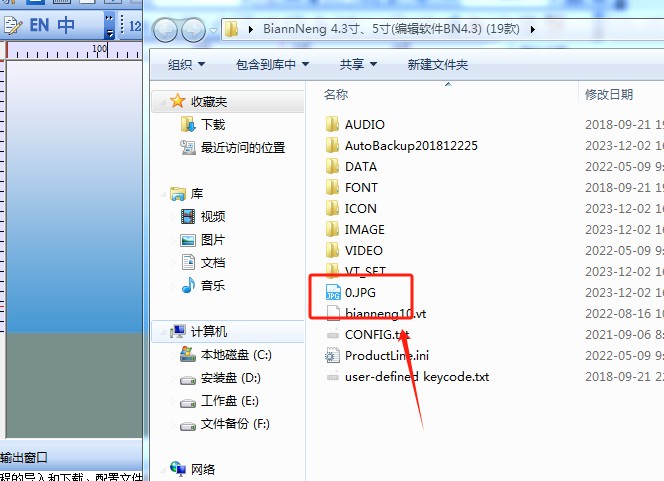

10,然后PS合并可见层,  最重要一点 这里:点保存     (千万别点另存  每个PS版本格式不同)

11,保存好以后,公司网站下载BN4.5组态软件压缩包并解压并打开软件,

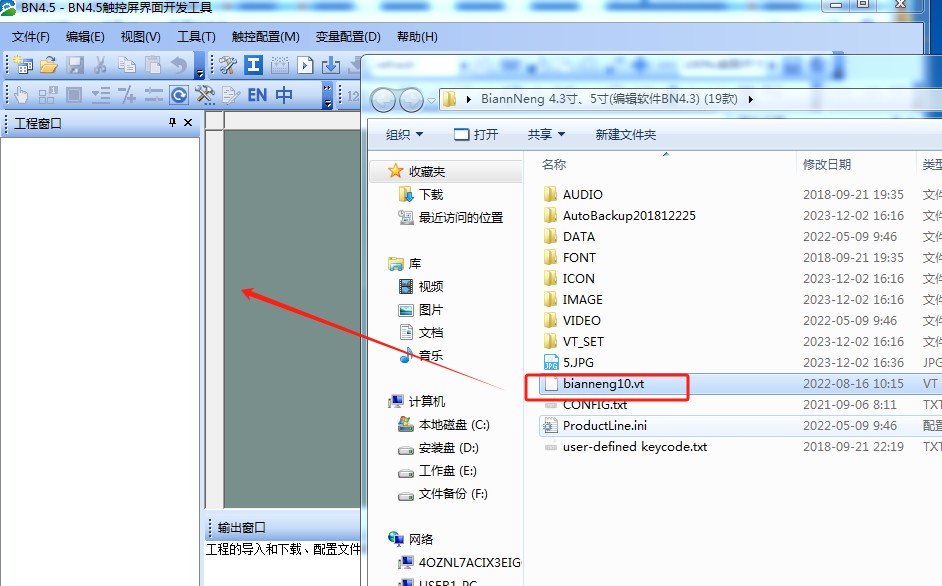

12,将我们之前的源文件里面的bianneng10.vt拖到BN4.5里面

13.项目打开以后选中0号图片,将里面的视频动画删除,

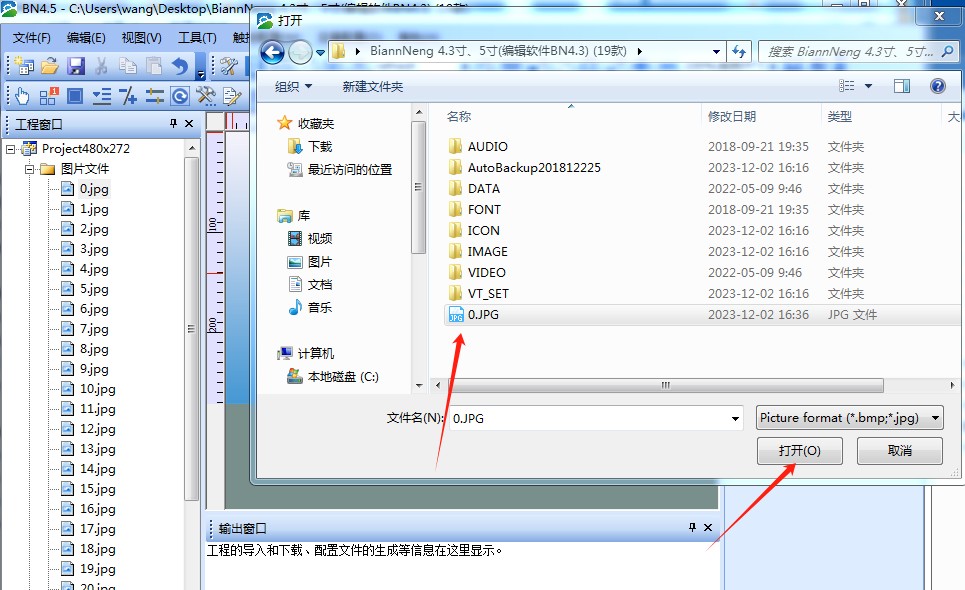

15,在BN4.5软件里面选中0号图片0.JPG右键选择替换图片

当弹出提示框点是,然后选择刚才修改保存的图片0.JPG,点打开即可替换完成。

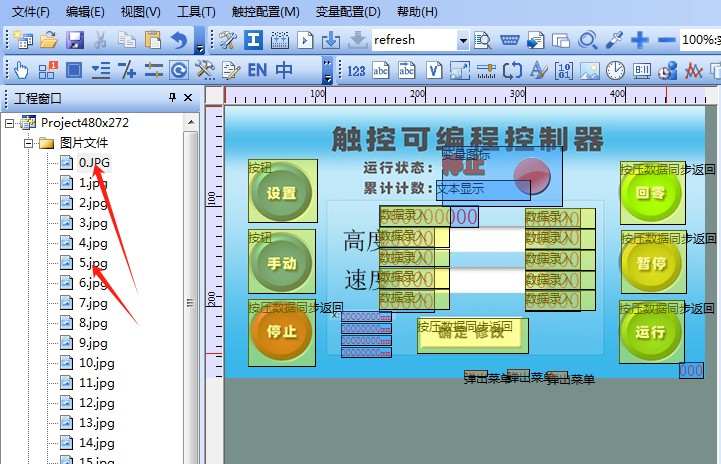

16.这样图片就替换完成,我们将界面5的控件全部复制粘贴到界面0,就是干复制粘贴的事
为什么要 复制到新界面上 再去修改删除,是防止一但误删了,还可以后悔到原始界面上再去复制这个控件。如果不这样操作 一但误删整个项目都得重新做过,当然 不怕重新来过也可以直接在原文件上删除

变能客服:

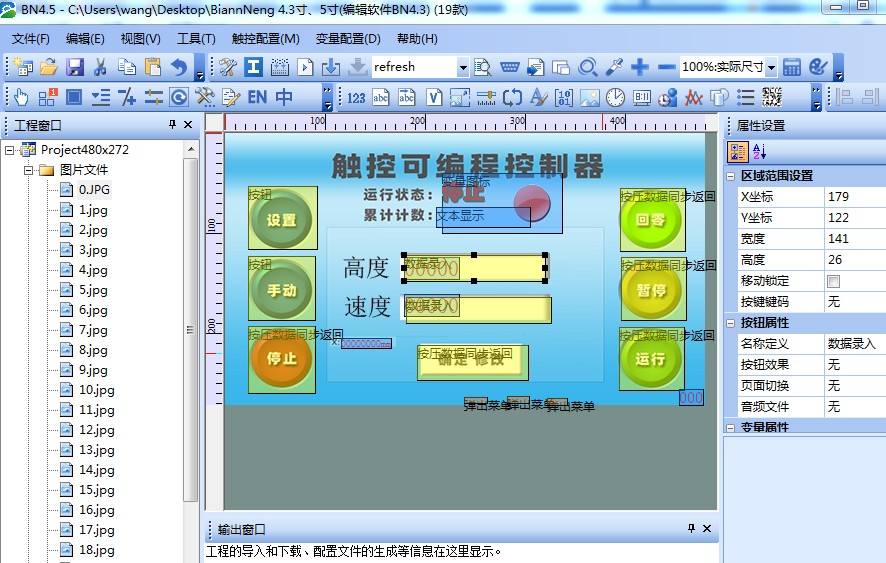

17,然后对界面控件不要的进行删除,需要改大的鼠标拉大即可,需要移动位置的直接移动位置即可,完成后的效果如图

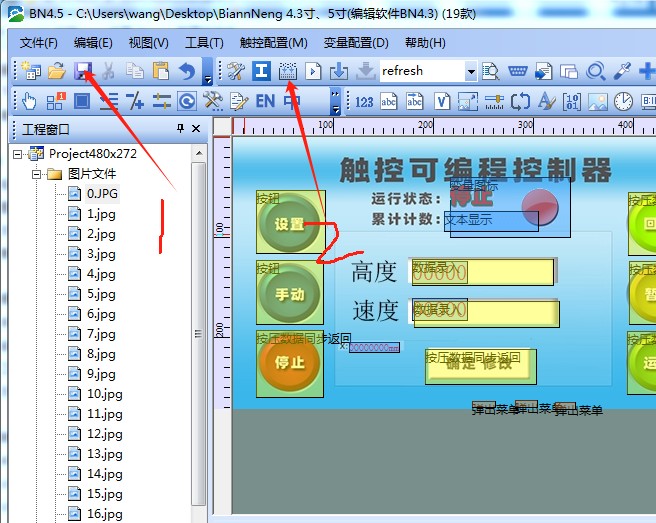

18.我们点保存然后再点编译


19.好,项目完成,交差,祝老板赚大钱发大财,源文件发给您,请下载保存好哦。
