BE2030款改界面 案例 BN7.6 (按客户要求改开机广告词和手动按钮界面)

变能陈工 4月前 7179

1, 步先打开公司网站下载触控屏界面源文件

http://www.bianneng.com/html/down/2024-5-16/234.html

2,解压源文件,解压后选择对应型号的文件


3,将这个源文件复制一份备用,可以放电脑桌面,方便编辑。

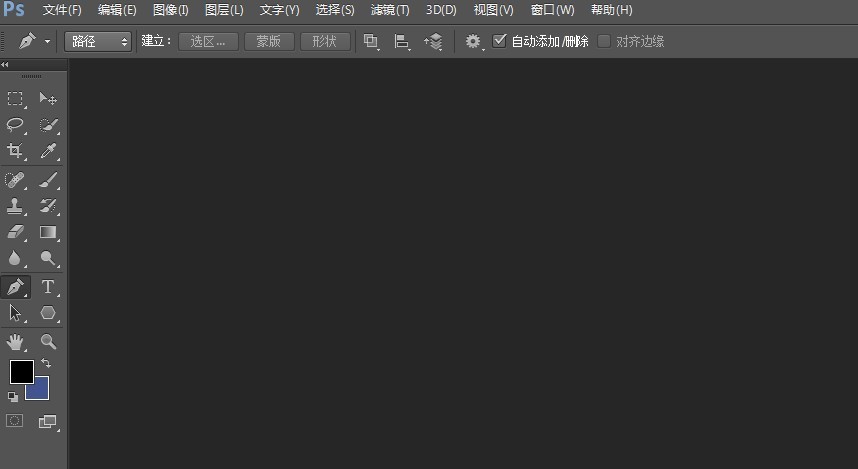

4,打开PS软件

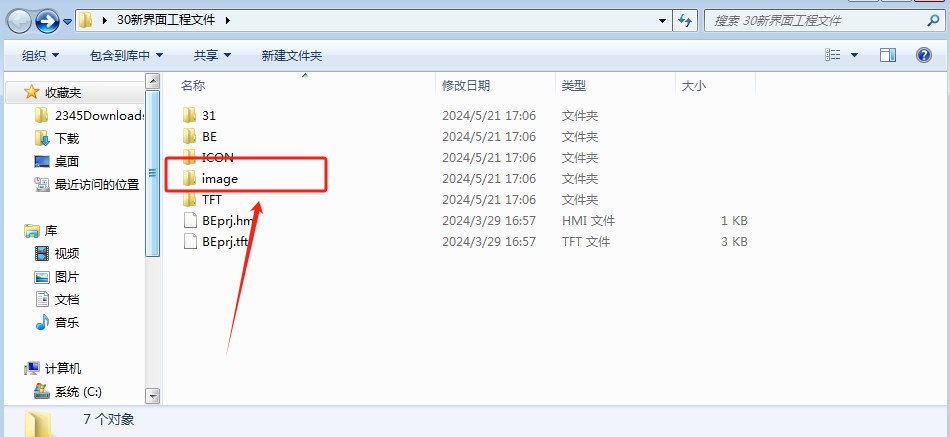

5,找到刚才复制的源文件的image文件夹,里面找到要改的参考图片

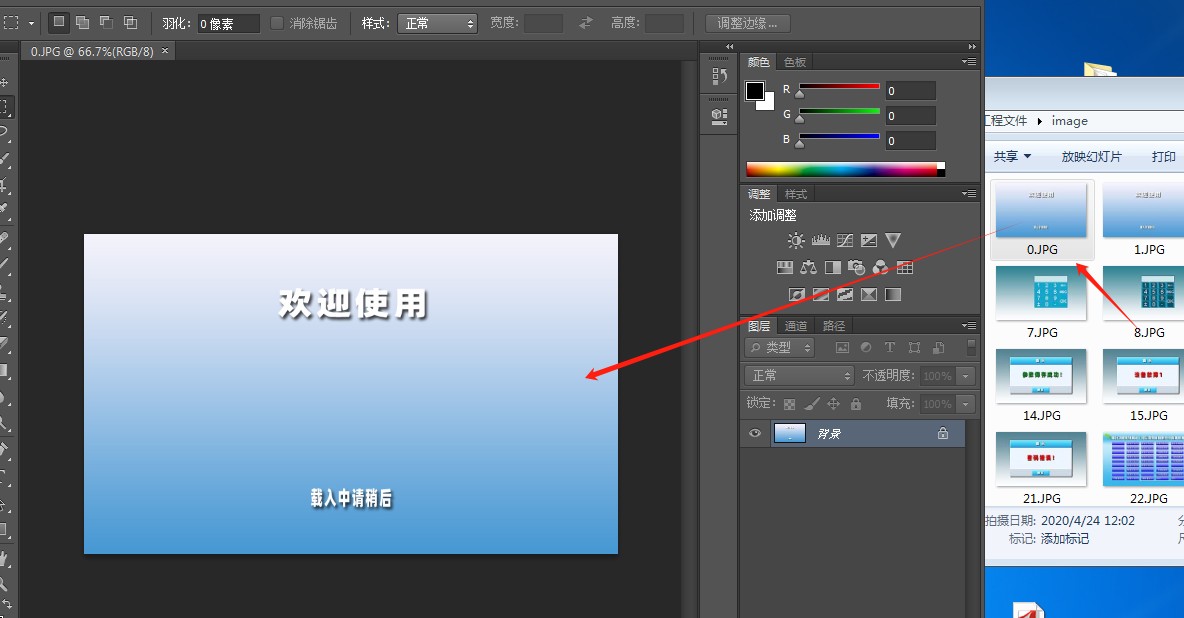

6,我们用PS打开那个图片,直接用鼠标把图片拖动进PS就可以

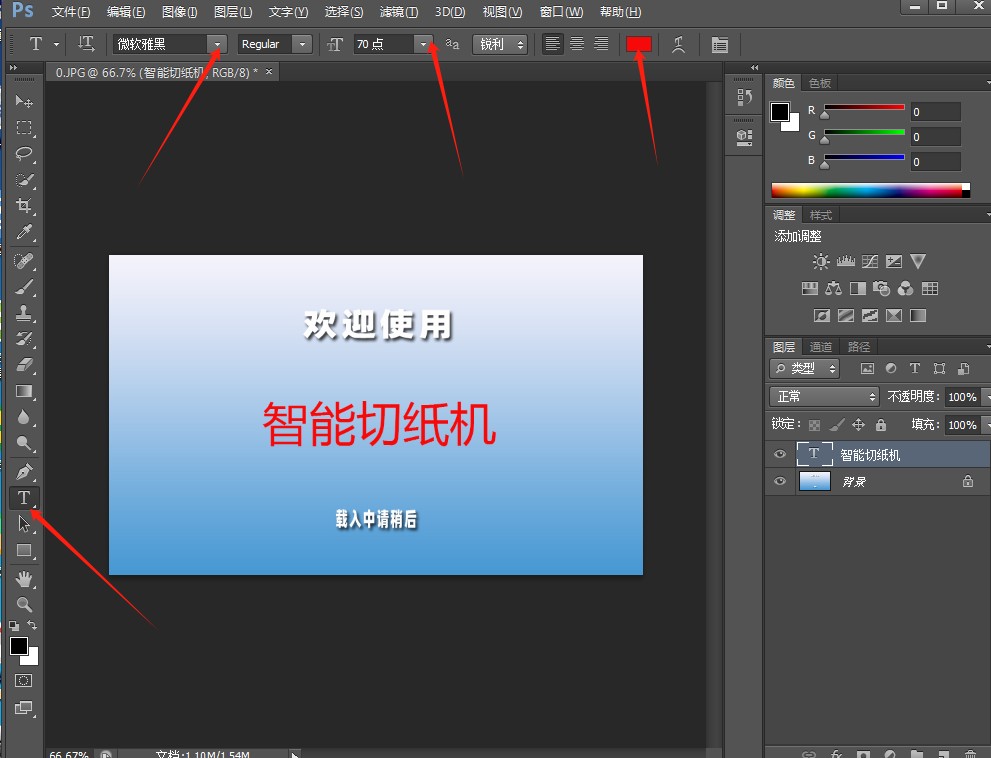

7,我们用PS对图片进行修改,详细的修改过程在我们的改界面最基础的教程有,大家可以去看视频教程。

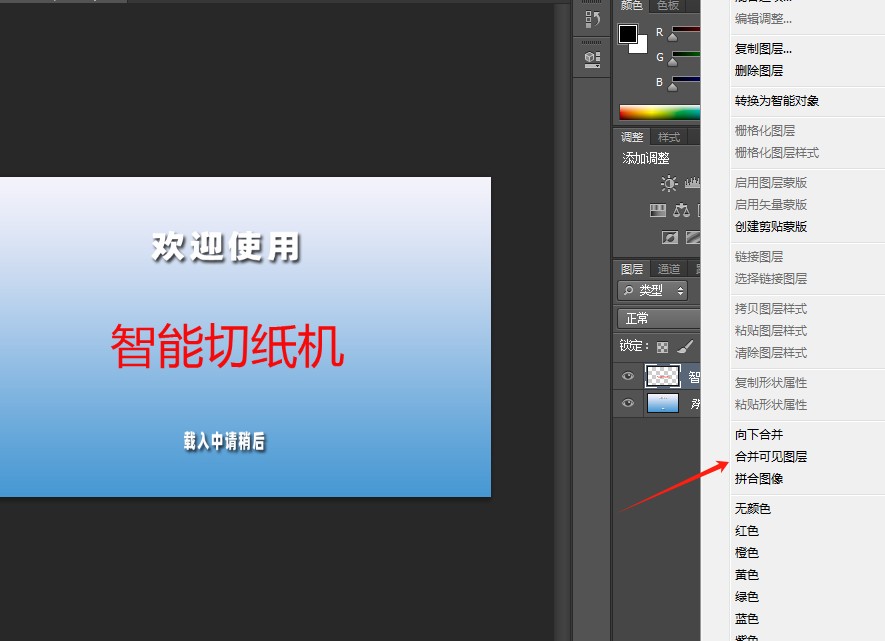

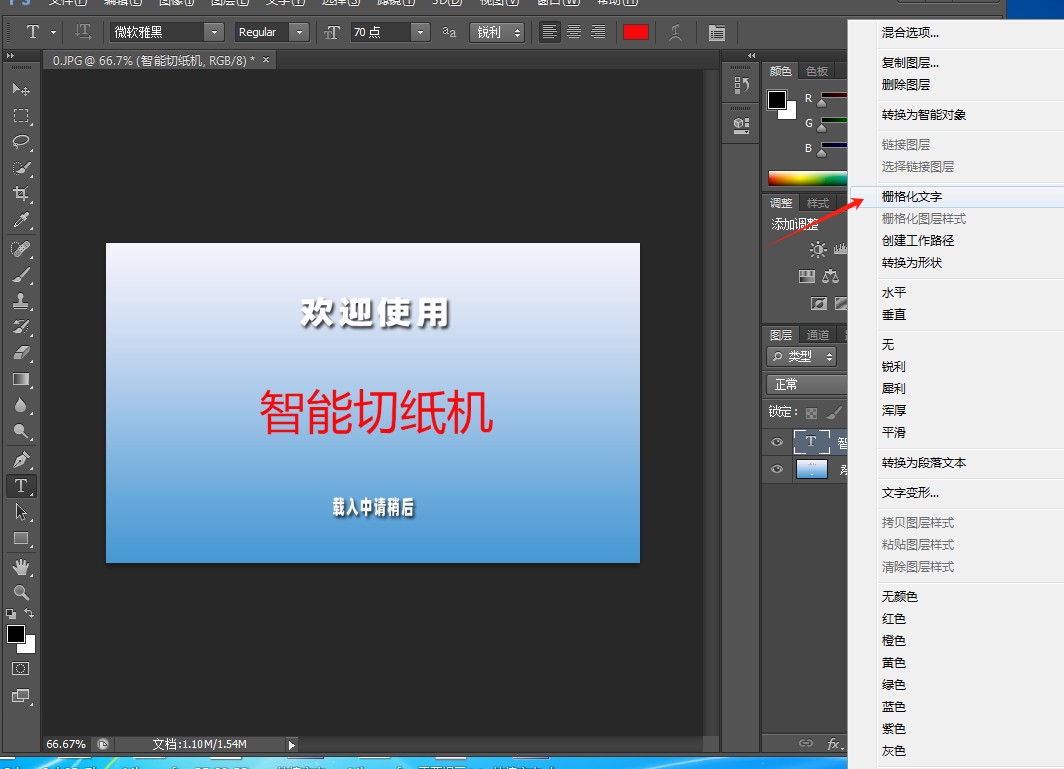

8,选中栅格化文字,合并可见层

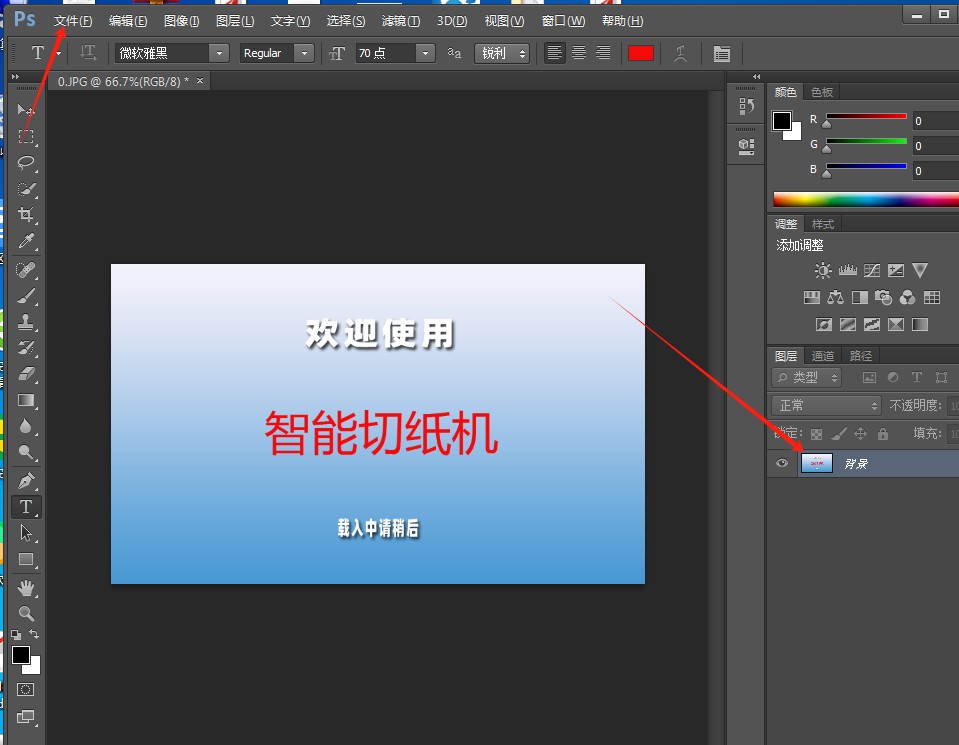

9 ,然后PS合并可见层,  最重要一点 这里:点保存     (千万别点另存  每个PS版本格式不同)


10,这个图片好了,现在第二张图开始

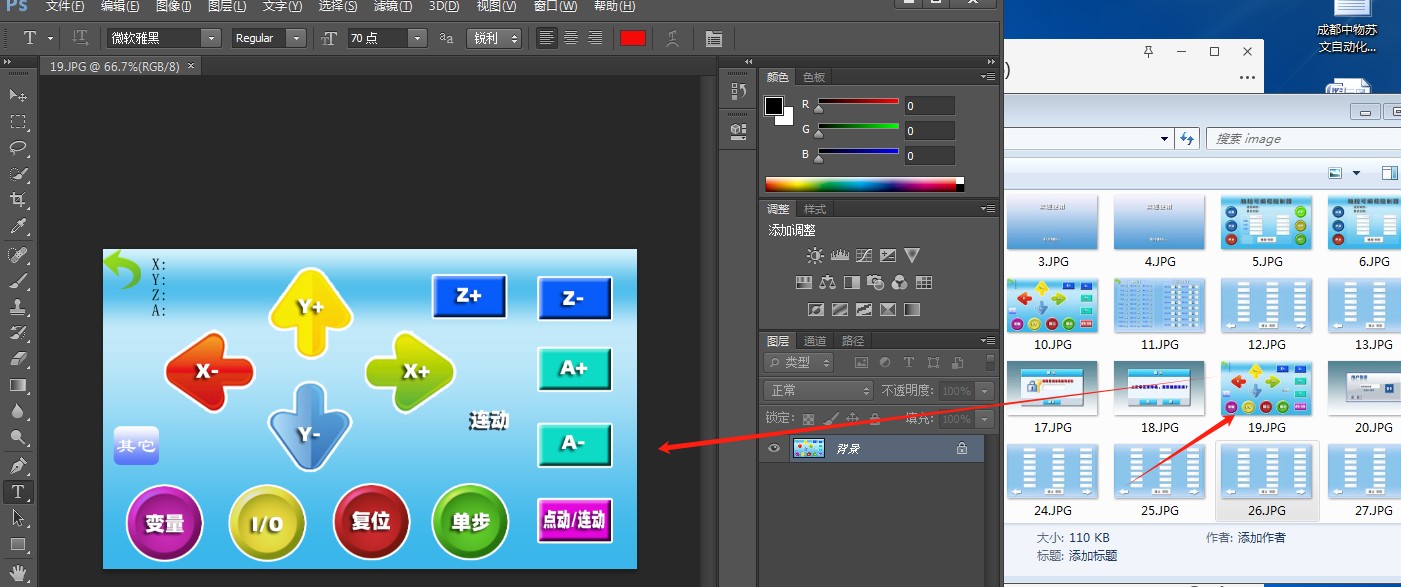

11,直接用鼠标把图片拖动进PS就可以

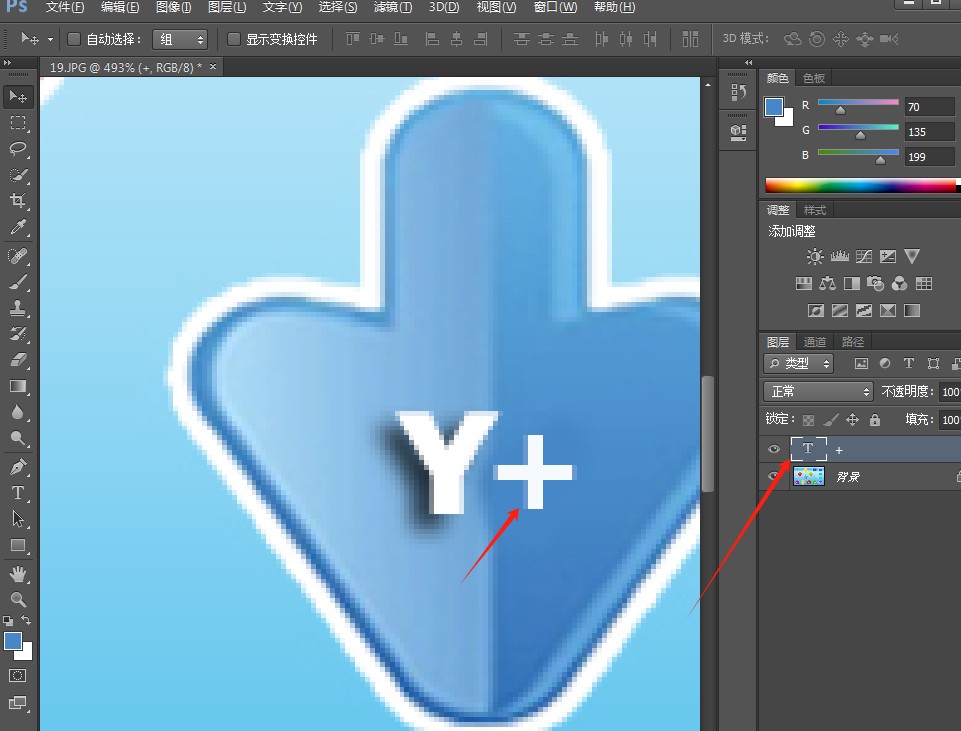

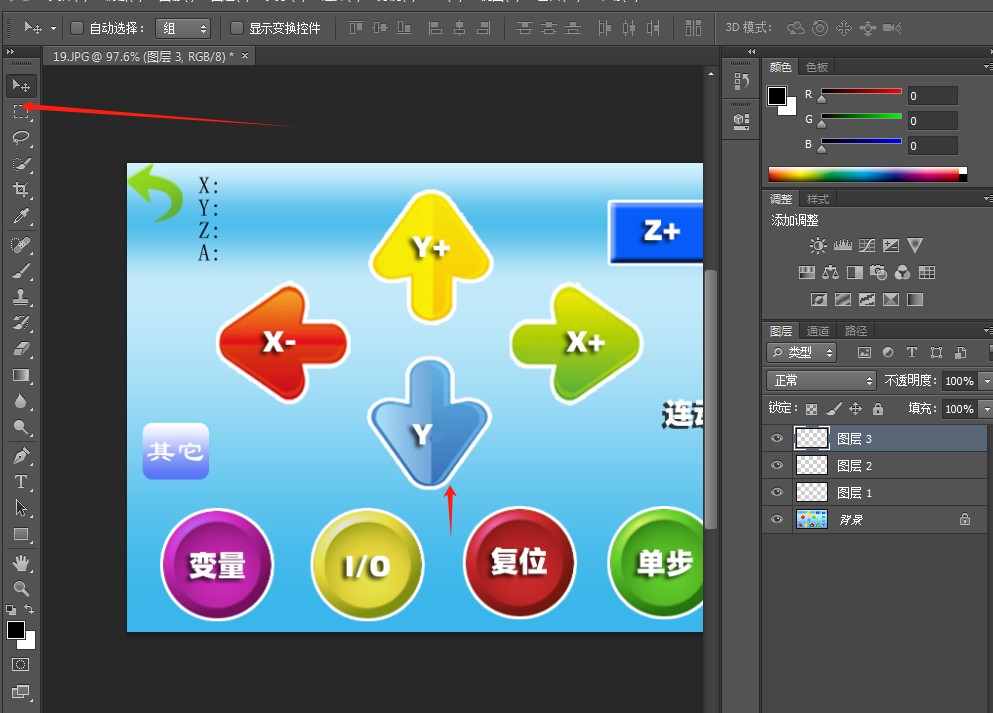

12,把我们要改的位置用相同的颜色把需要修改的文字覆盖掉,如图Y-


13,我们将新的字符输进去,X+,Y-,X-,  同样方法改好,合并可见层, 最重要一点 这里:点保存     (千万别点另存  每个PS版本格式不同)

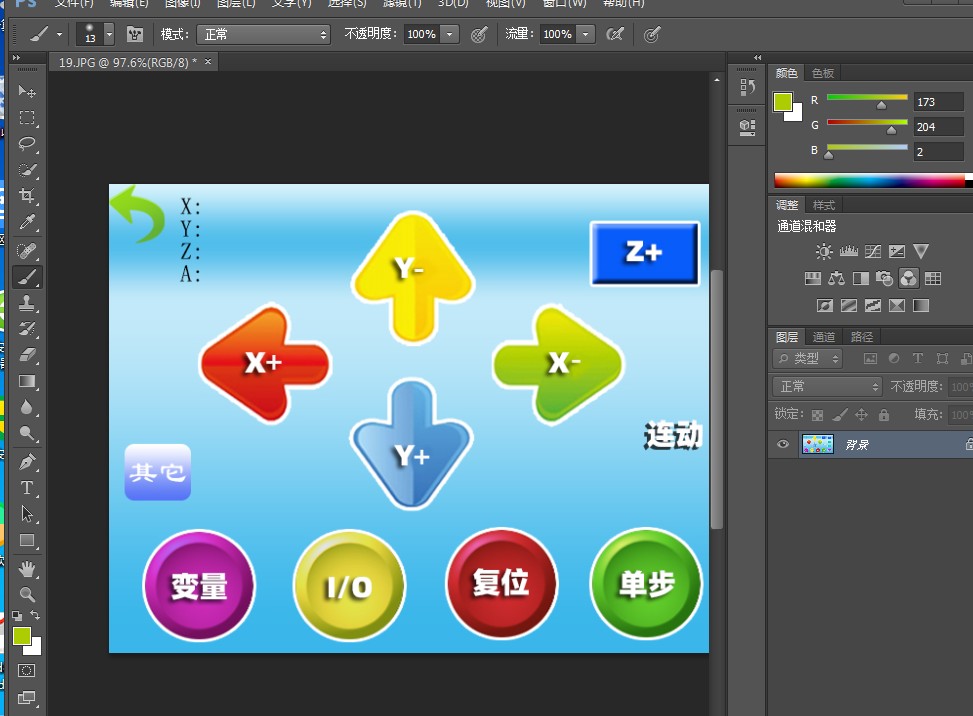

实际效果如图

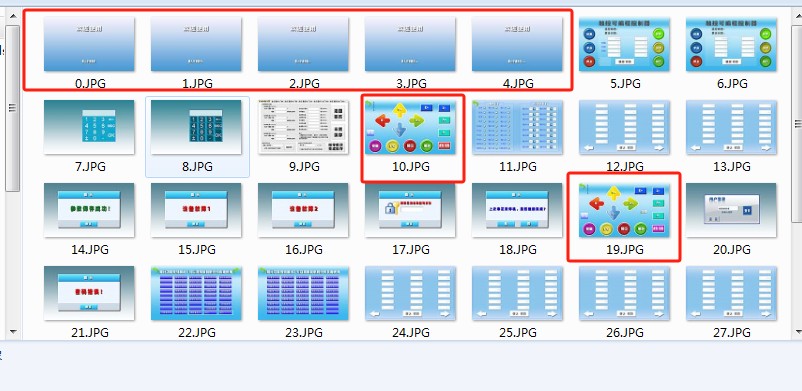

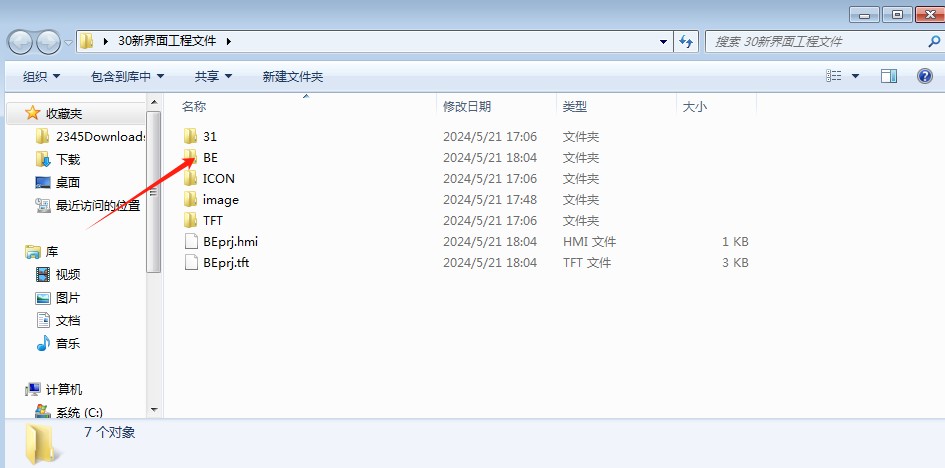

14,然后选择修改后的0和19 号图片复制到BE  文件夹,并覆盖

15,PS修改完成,我们打开BN7.6  组态软件


16,双击BN7.6组态软件


17.选中打开工程,选择我们复制保存在桌面的工程文件

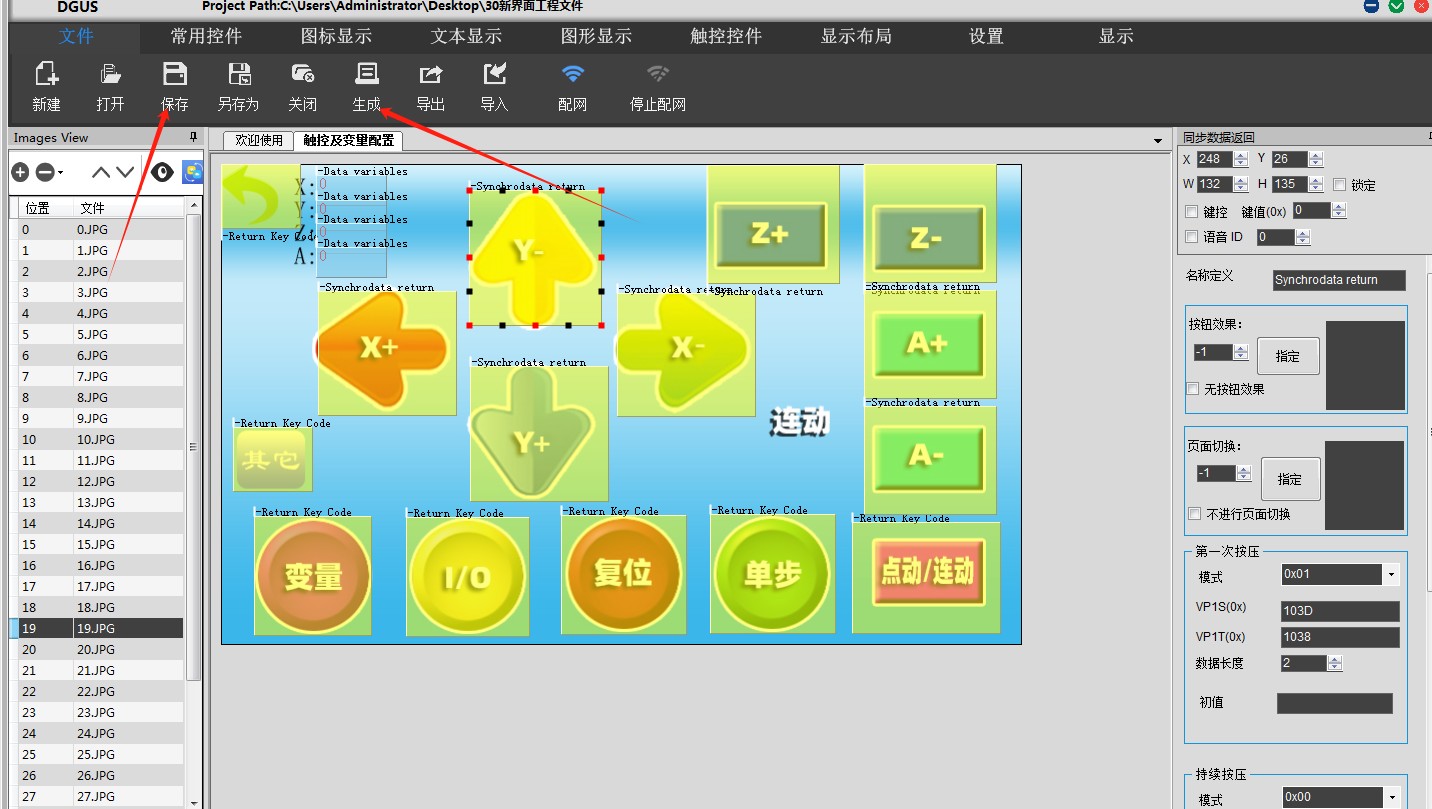

18,选择项目文件夹,如图的文件打开,

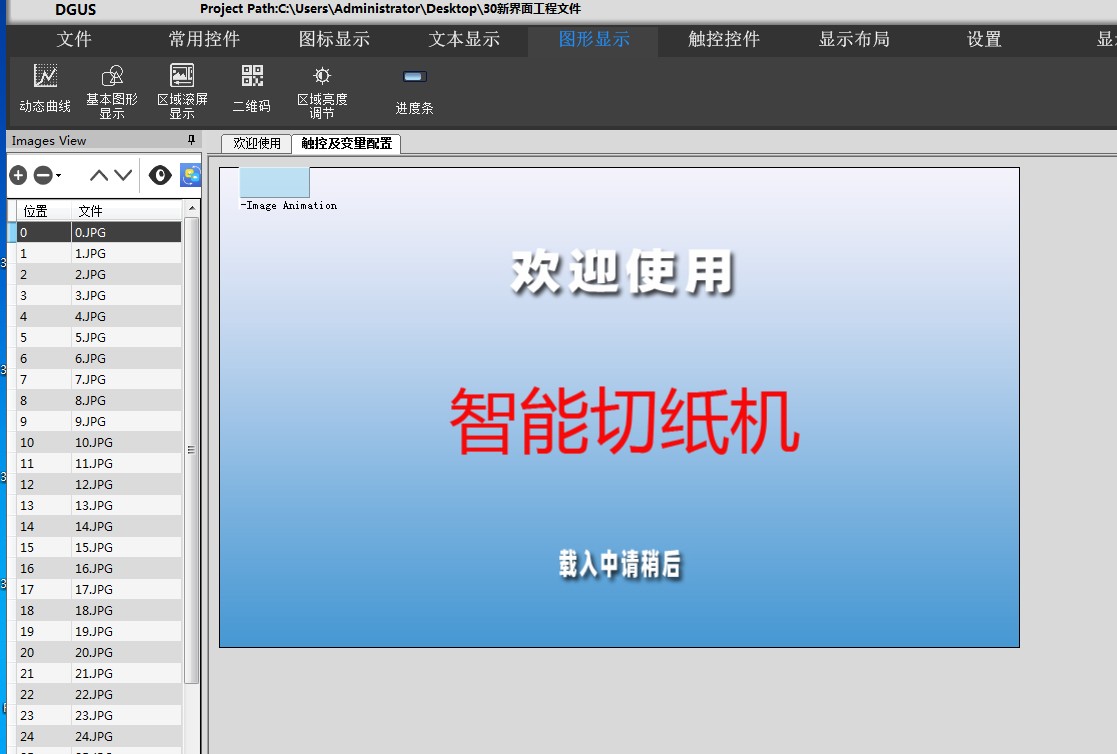

19,打开软件后如图,已经显示了我们修改后的界面


20,我们可以看到图片已经替换

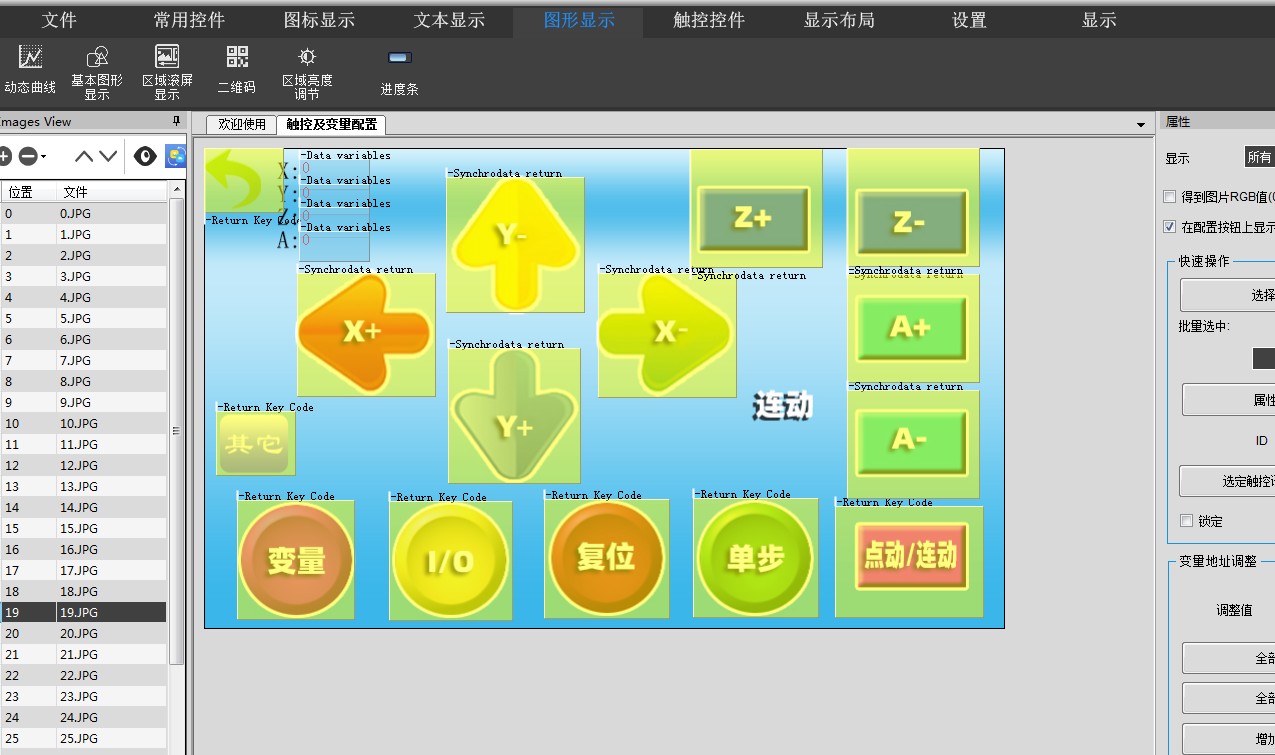

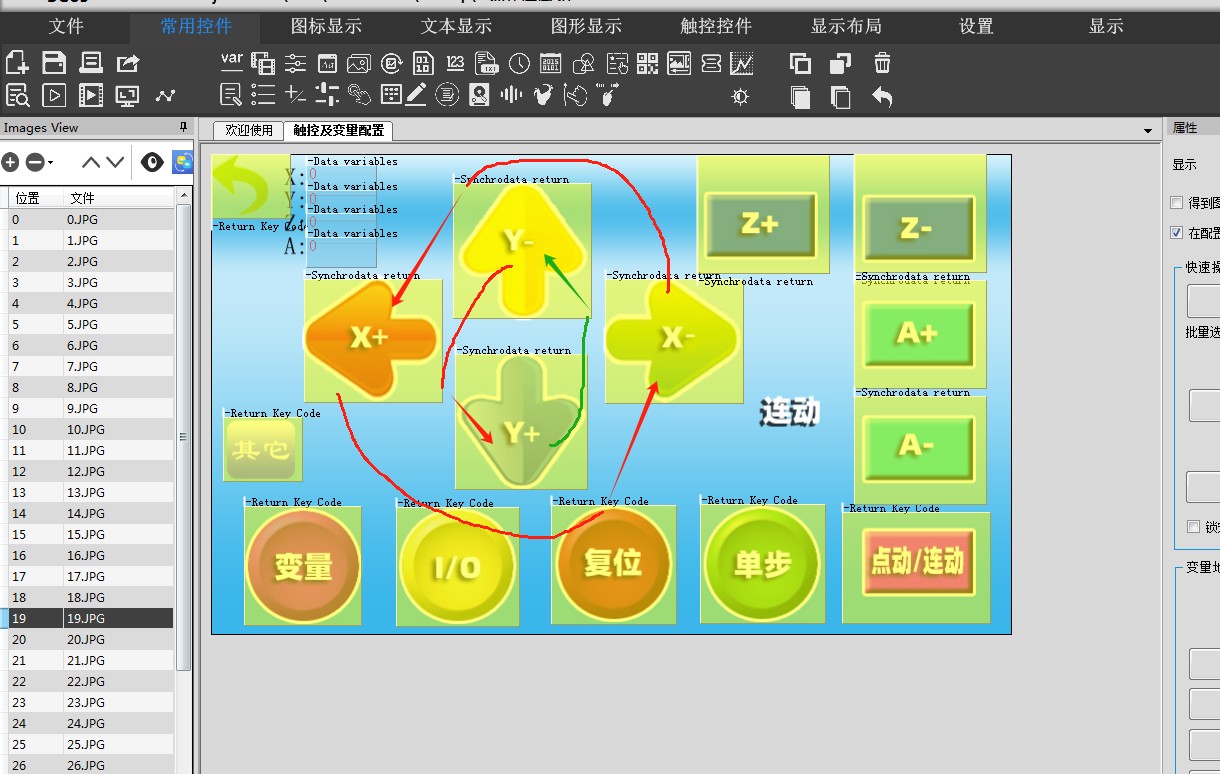

 21,我们现在按客户要求对调对应的功能按钮位置,鼠标拖放就行


22,对调完成后点保存,点生成编译

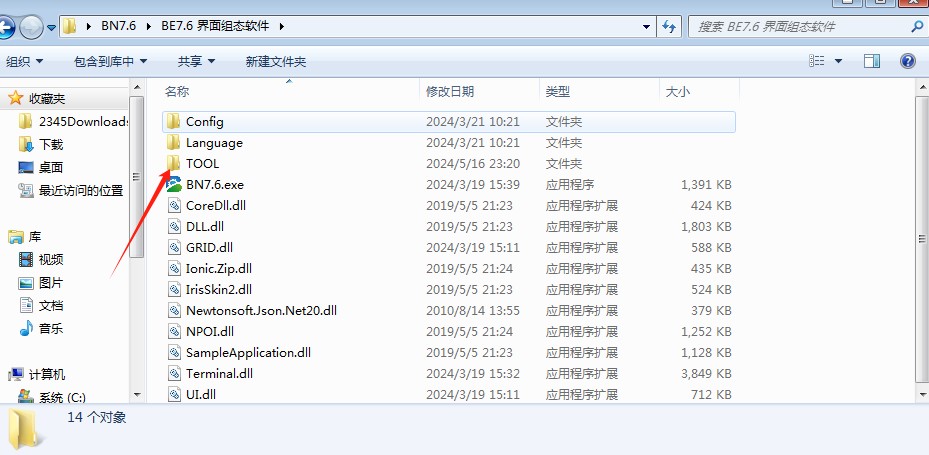

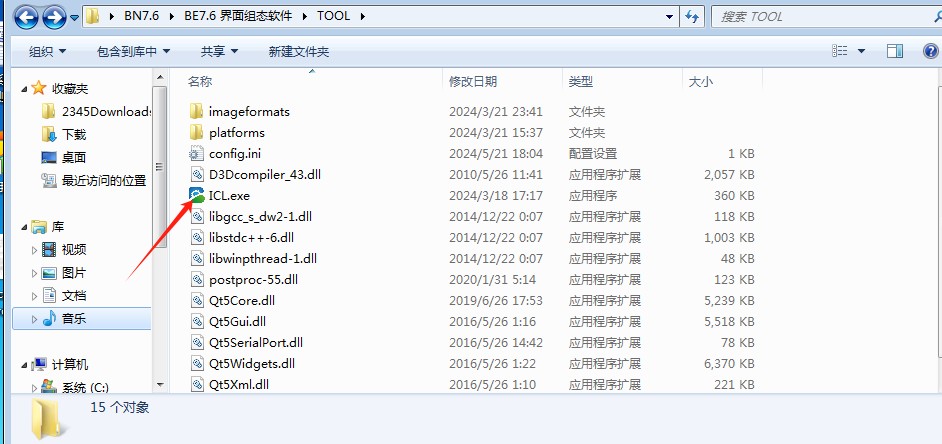

 23, 界面就组态修改完毕了,我们现在需要准备TF卡刷机文件,选择TOOL这个文件夹,里面有个ICL 的生成软件

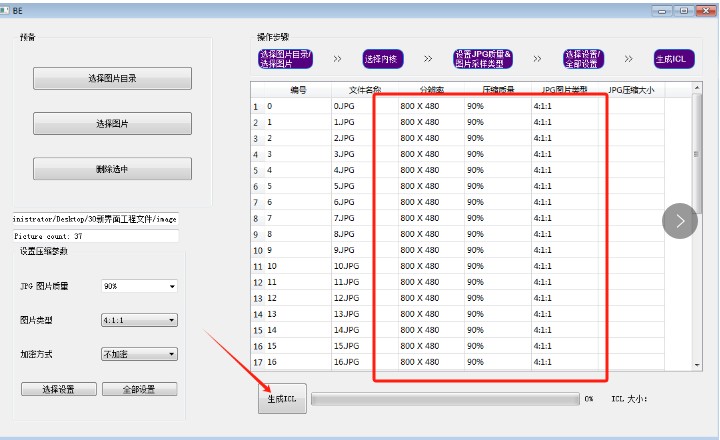

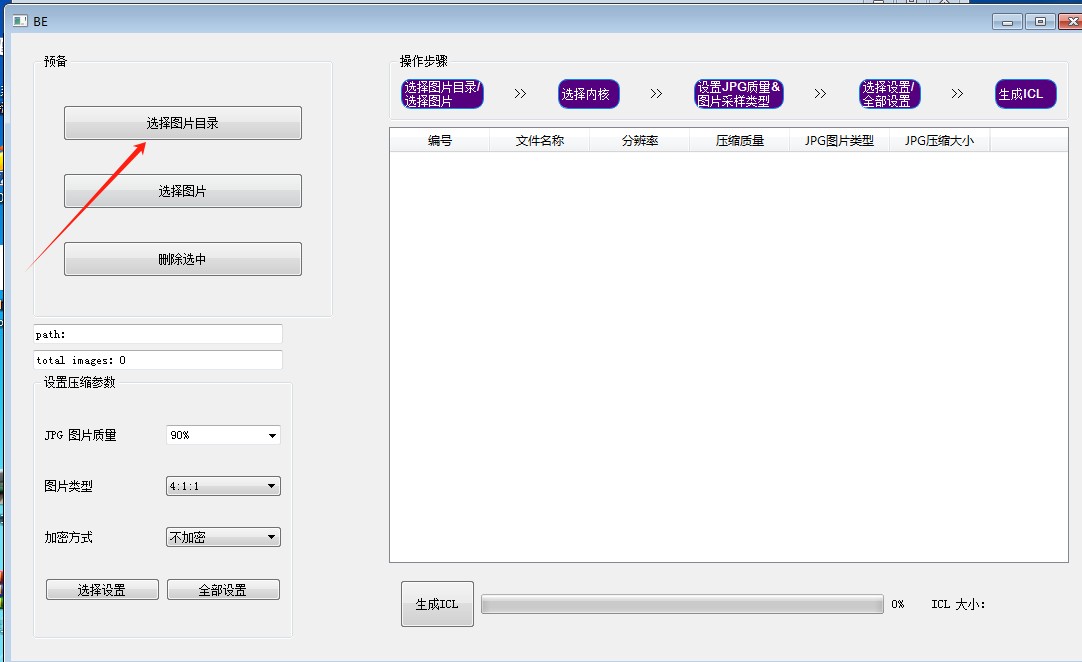

24, 启动ICL软件后,选择我们刚才修改的image图片目录


25,可以设置每张图片的压缩比例,然后选择生成

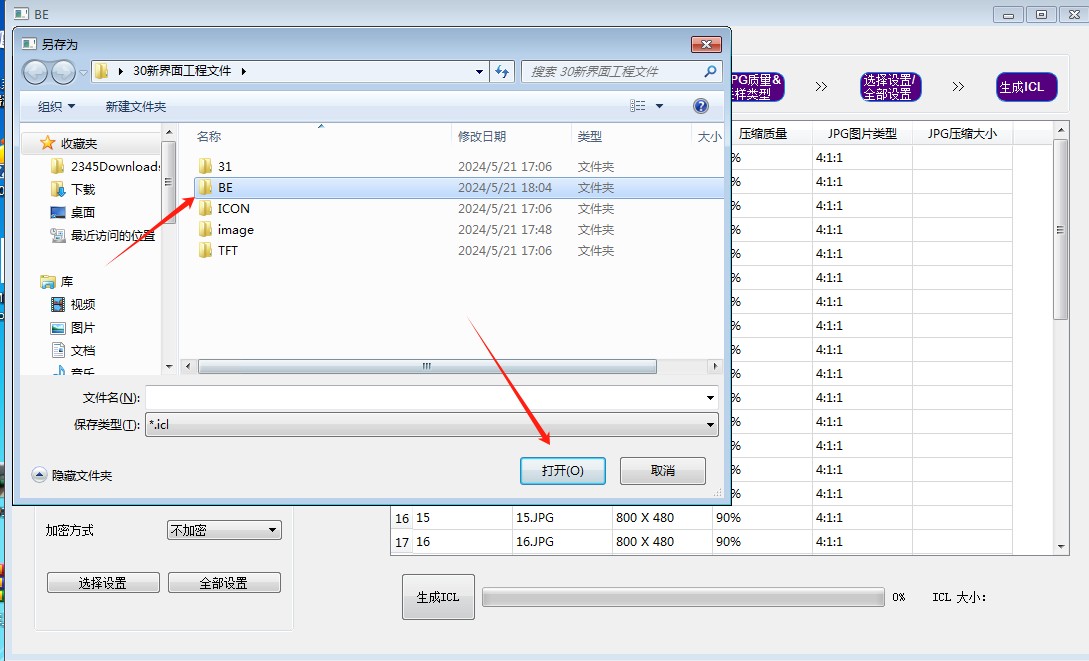

26,点生成以后点BE目录文件夹

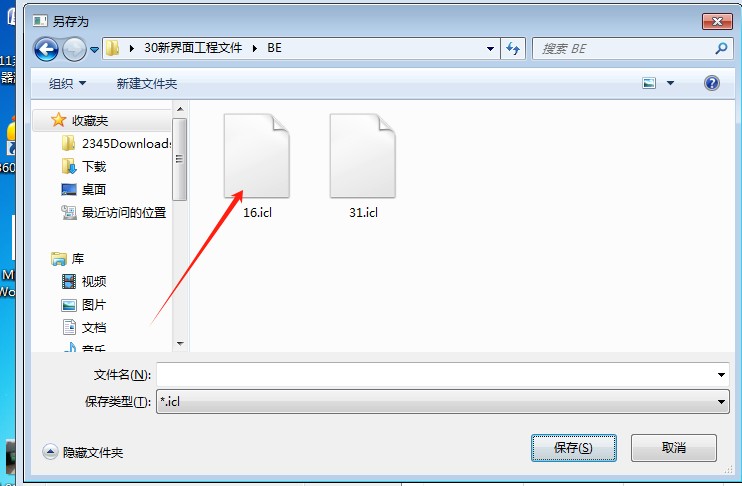

27,选中16.ICL点保存


28,生成完毕



29,将读卡器插1~16G的TF卡盘AT32格式化

下载U盘格式化工具地址:http://www.bianneng.com/A1V/AT32TF.zip


30,我们将BE文件夹复制到TF 卡,就可以刷新界面了(当然也可以不用全部复制BE文件夹里面的文件,例如:我们只需要复制0,13,14,16,31号文件到TF卡的BE文件夹即可,其他文件可不需要),如下图框选部分,不包含配置文件BECFG



好,完成交差祝老板做设备赚大钱 、发大财,把源文件发给您记得保存好
