2018 7 寸屏普通款改界面案例 BN4.5

变能陈工 14天前 140

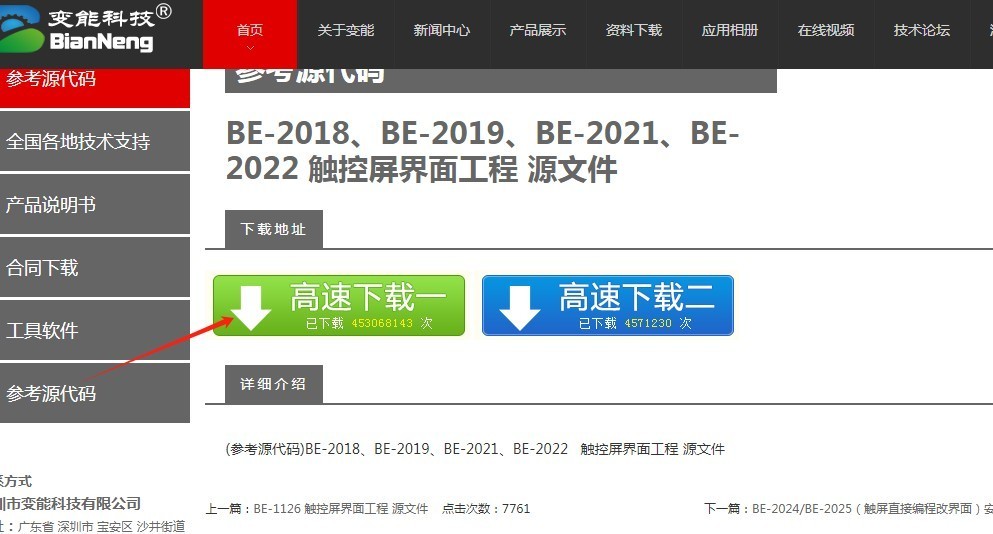

1,先打开公司网站下载触控屏界面源文件

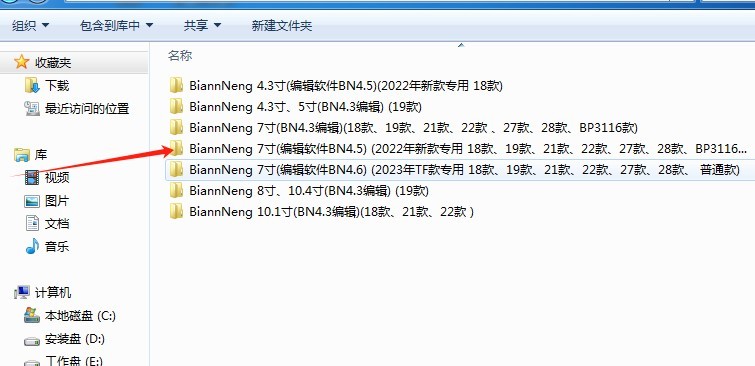

2,解压源文件,解压后选择对应型号的文件

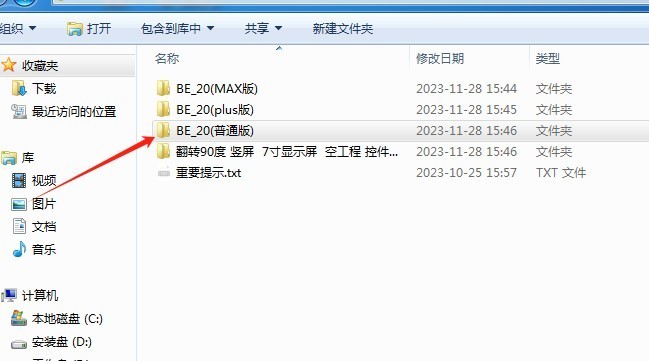

3,选择对应屏的文件


4将这个源文件复制一份备用,可以放电脑桌面,方便编辑

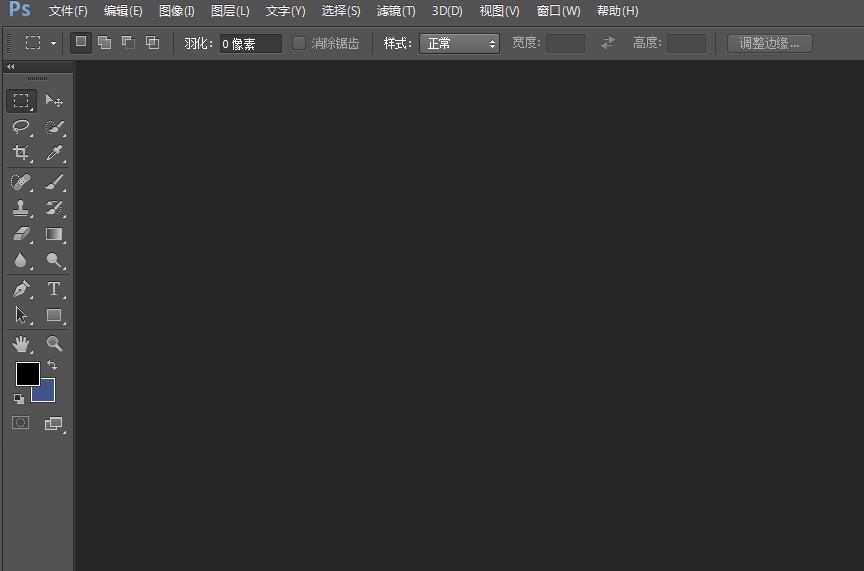

5,打开PS软件

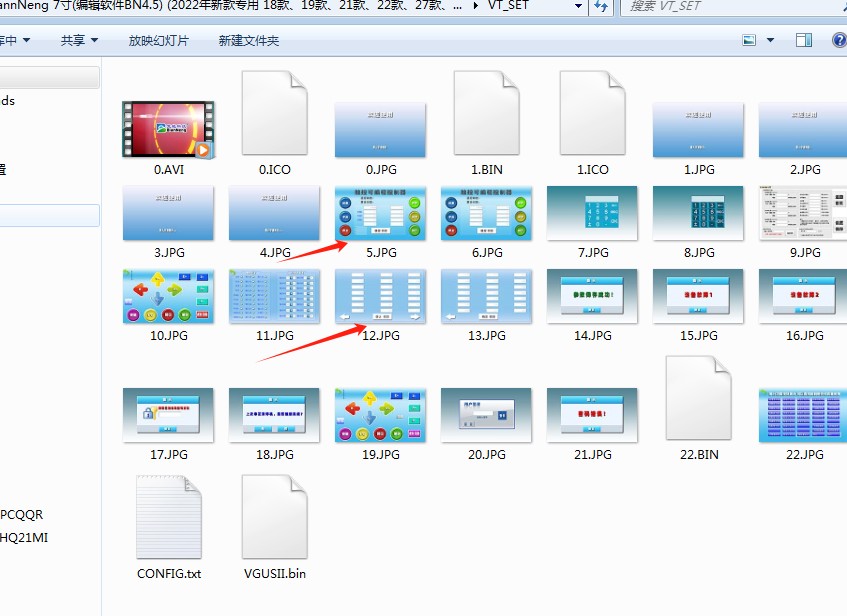

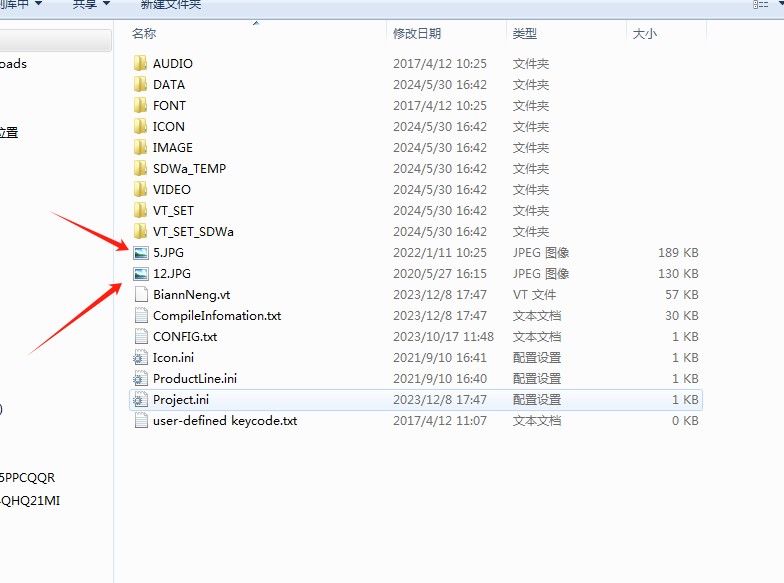

6,找到刚才复制的源文件的VT_SET文件夹,里面找到要改的参考图片,一共两张,05和12号图片

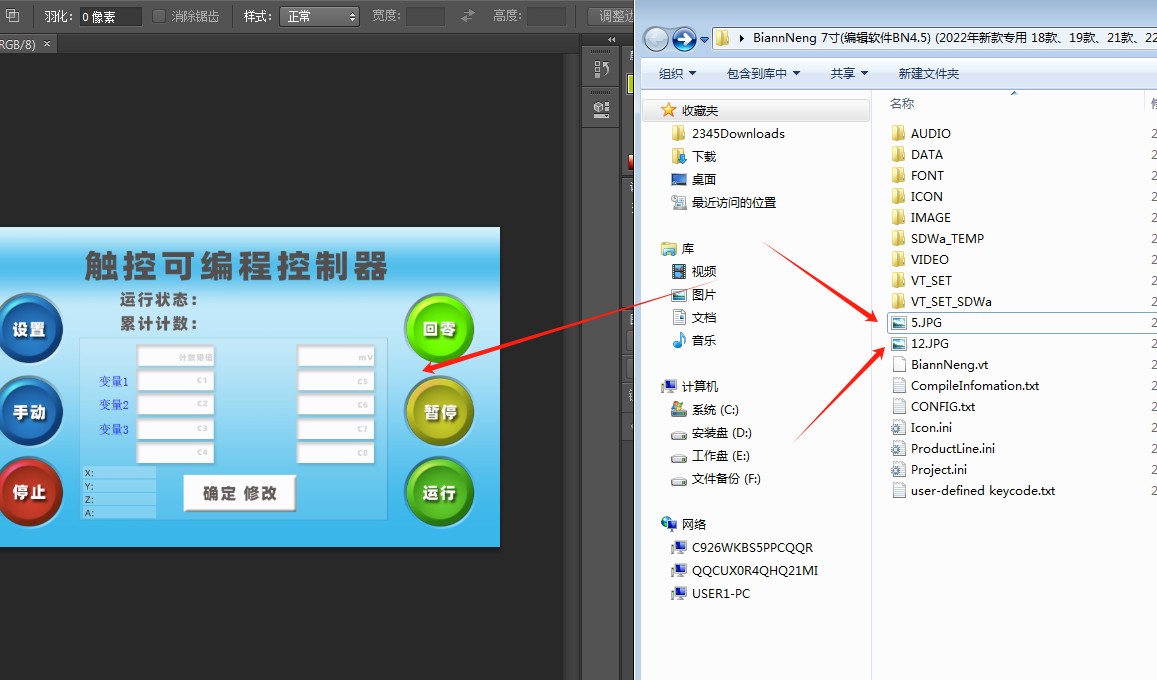

7,我们将第5张图片和第10 张图片复制一份,放到当前上页目录

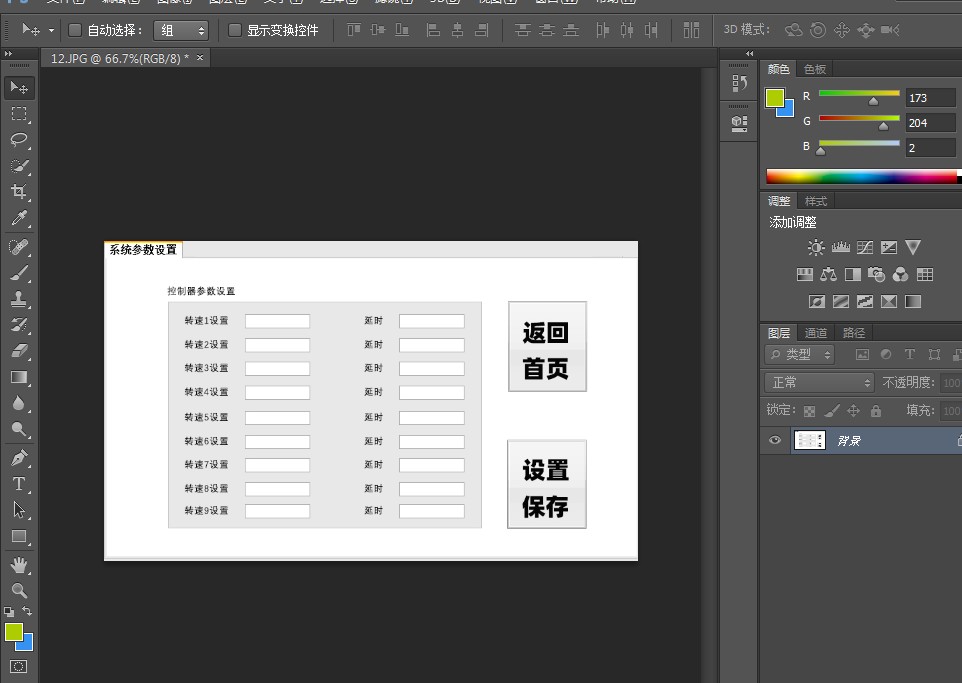

8,我们用PS打开那个图片,直接用鼠标把图片拖动进PS就可以。

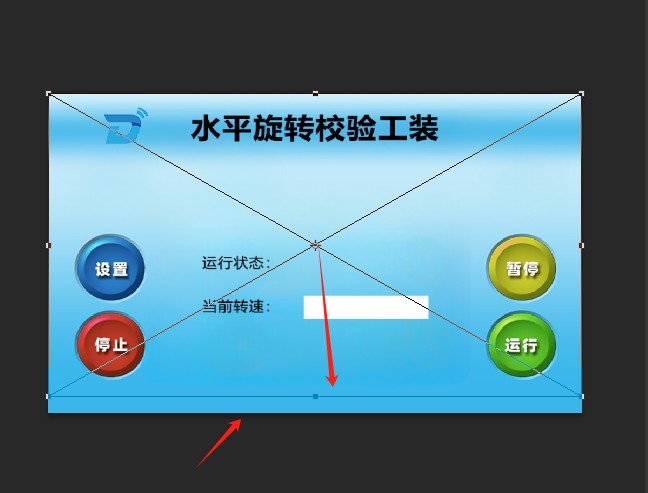

9.需要更改的图片也拖进PS软件里面,把尺寸调整好


10.然后PS合并可见层,  最重要一点 这里:点保存     (千万别点另存  每个PS版本格式不同),(以第5 张图片为例,第12 张也是一样操作一遍)


11,保存好以后,公司网站下载BN4.5组态软件压缩包并解压并打开软件,

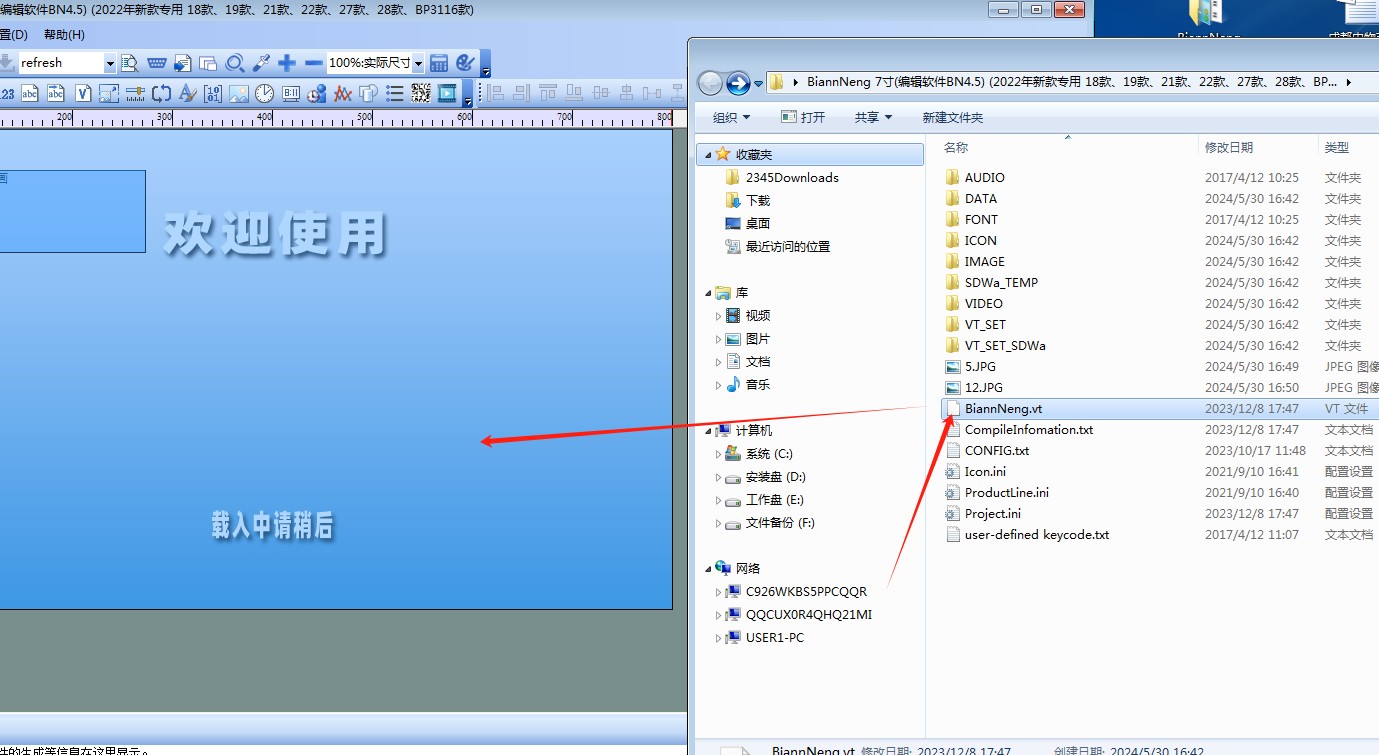

12,将我们之前的源文件里面的bianneng.vt拖到BN4.5里

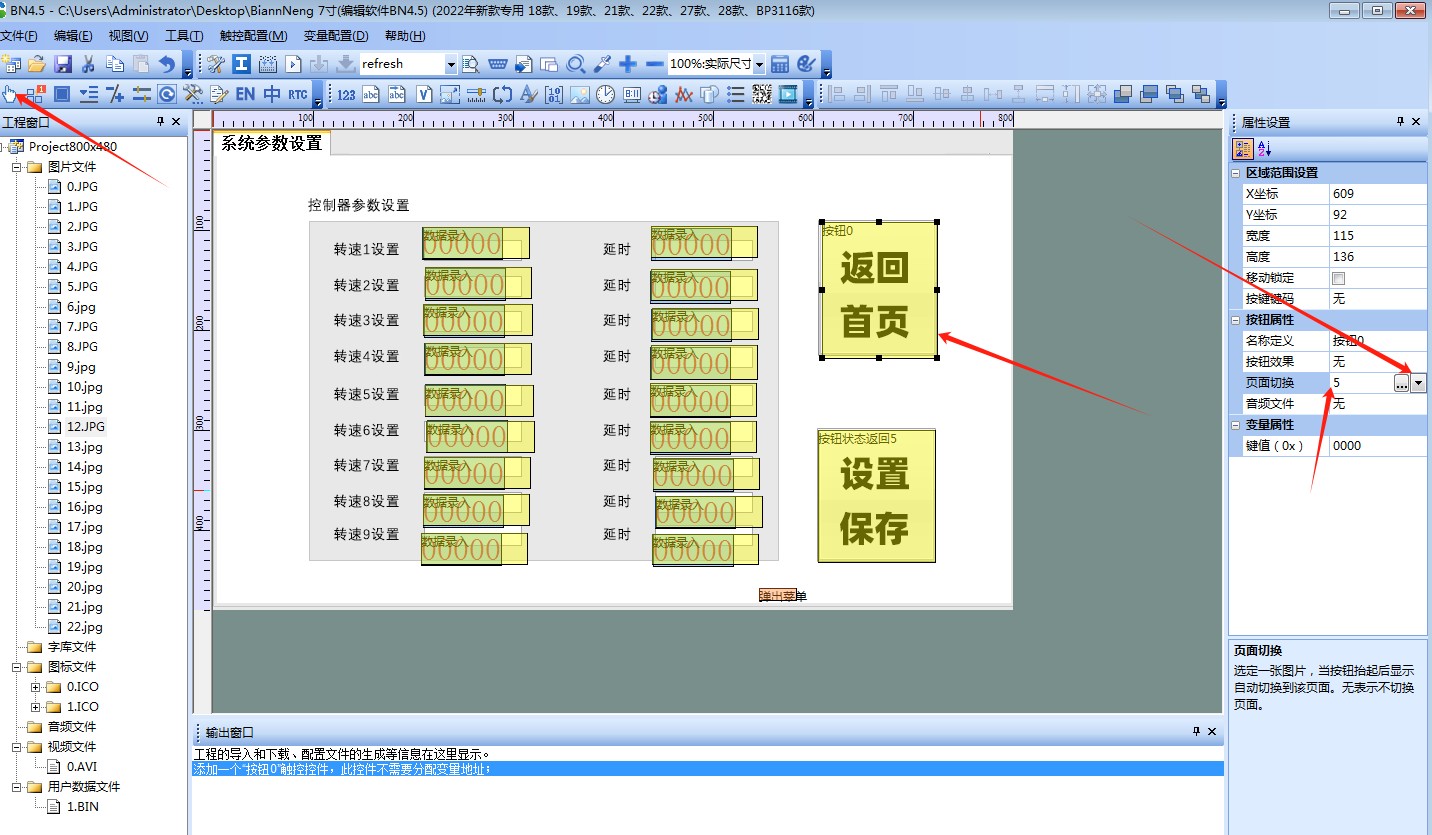

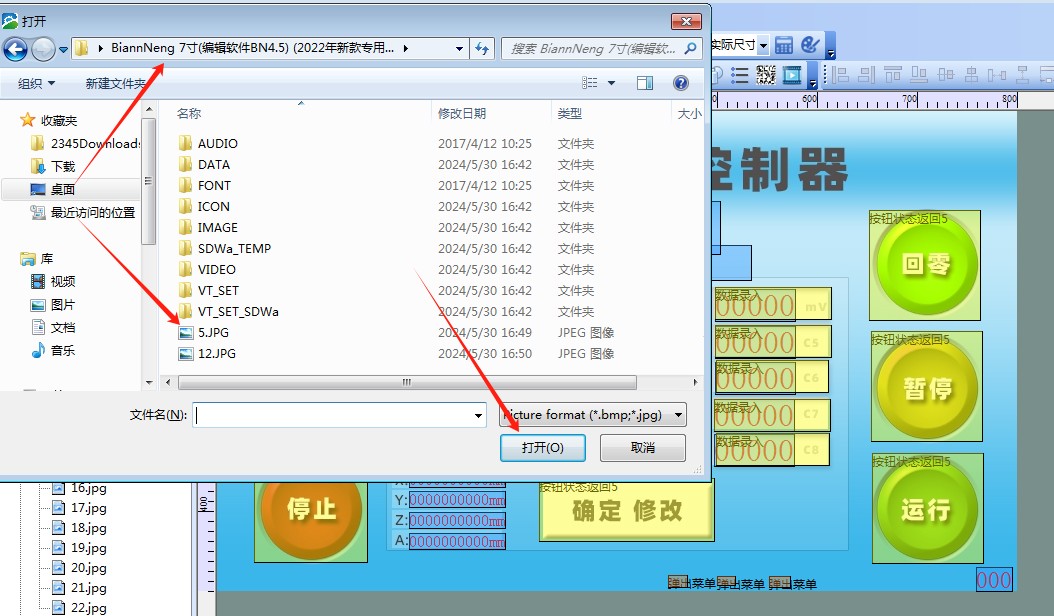

13.项目打开以后选中5号图片,直接替换,

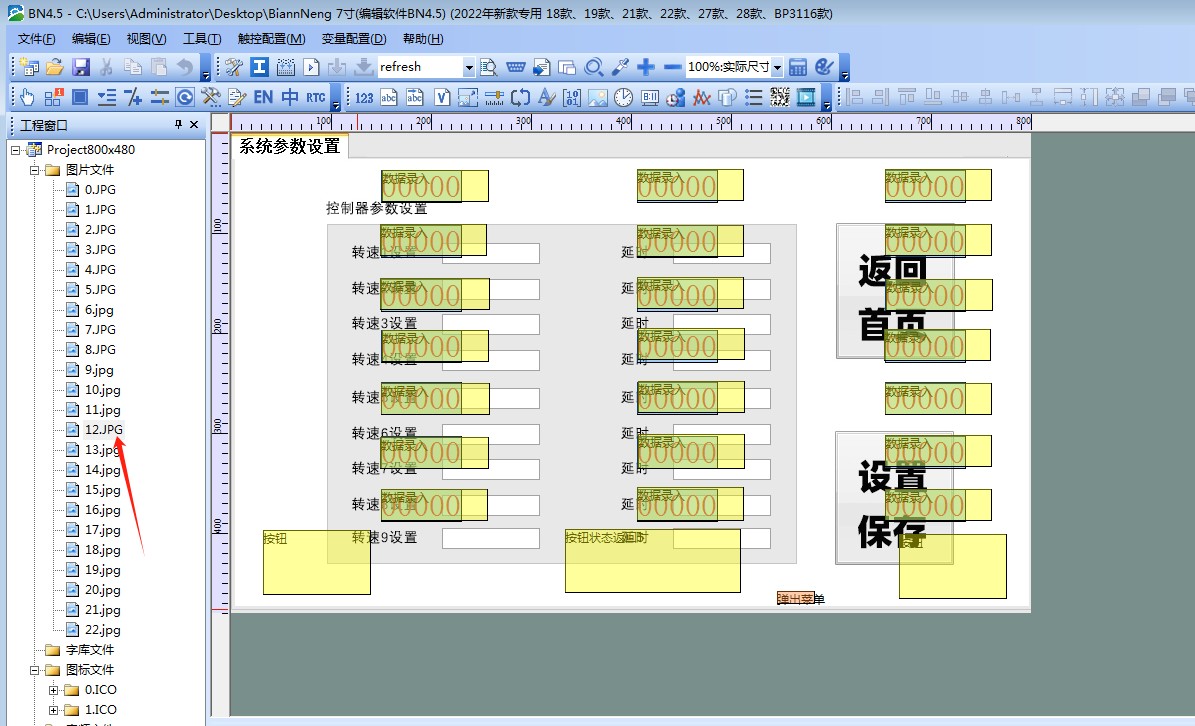

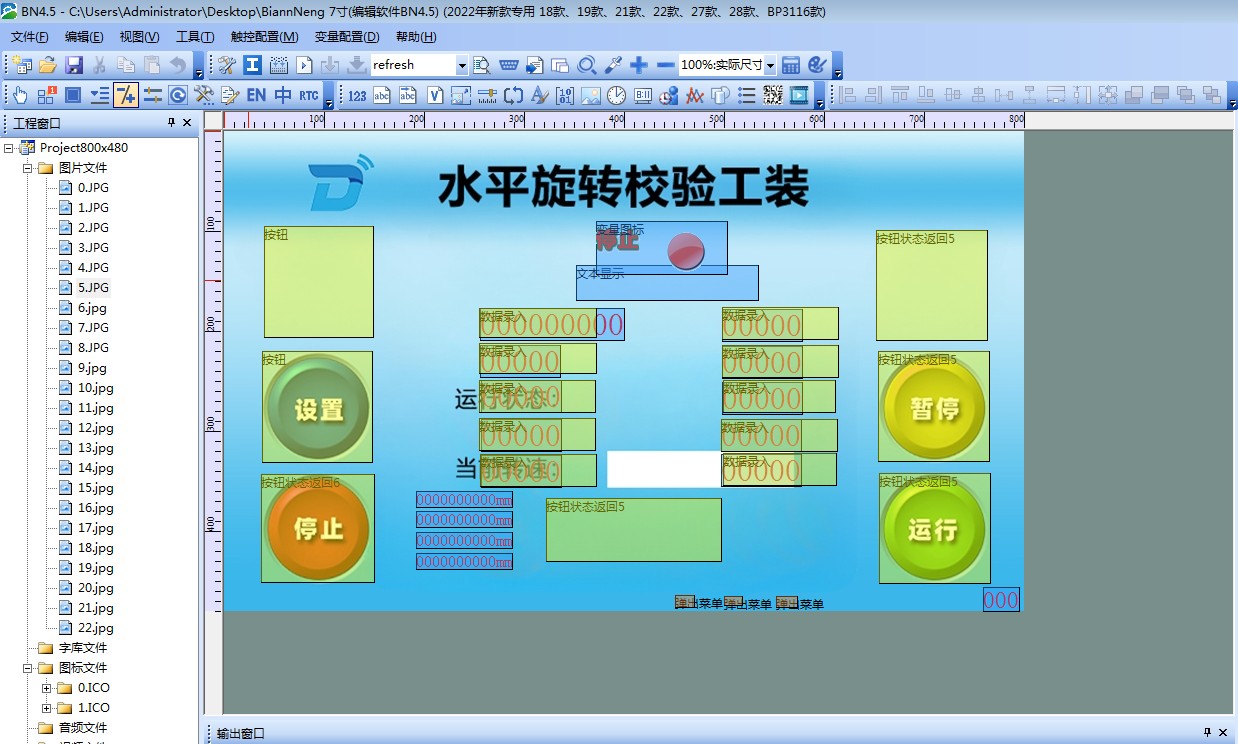

14,替换后如图


15.同样的方法替换第12 张


16,第12页改好后如图

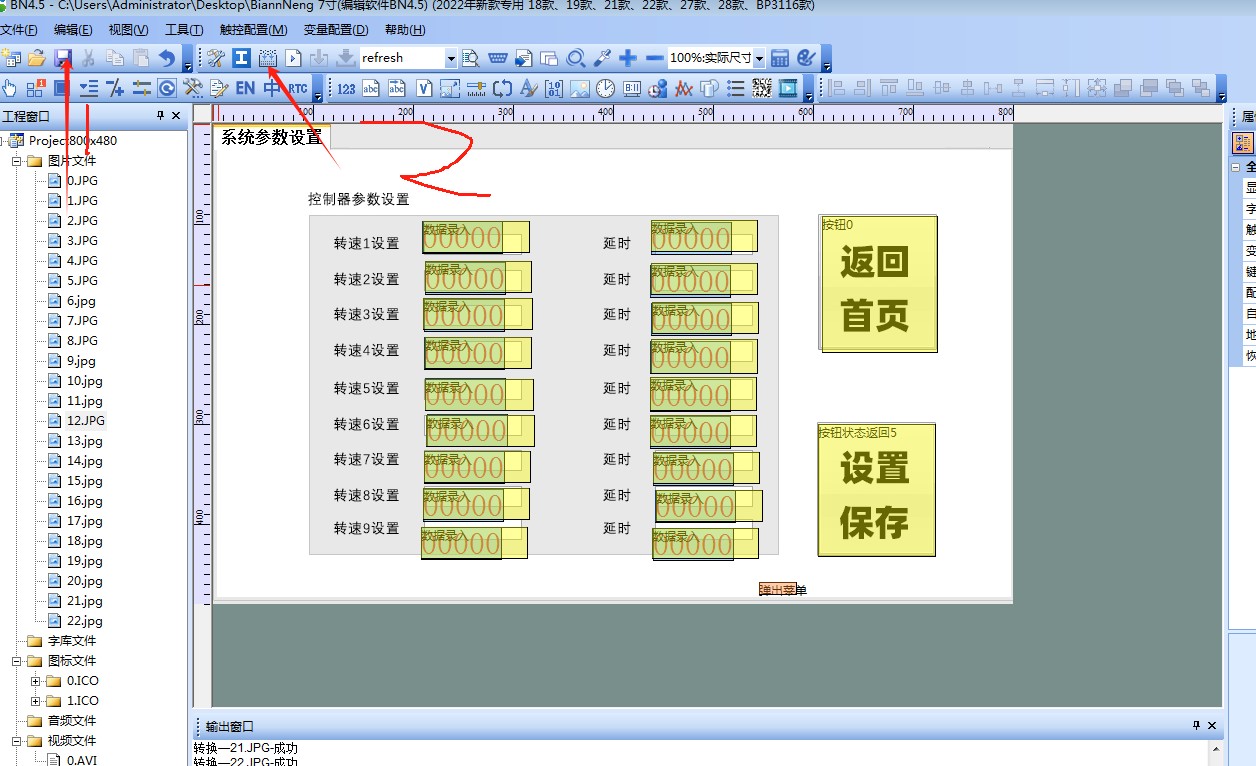

17,点1保存2编译3确定


好,项目完成,交差,祝老板赚大钱发大财,源文件发给您,请下载保存好哦
