弹出提示窗口指令说明 "BB"

变能王工 2018-7-24 4054

BB——弹出提示窗口指令


提示框指令式例说明:

>F1L1=0,BB,1; //表示当输入口1为低电平时,弹出提示框,任何时候都有效。


弹出故障代码 0~200可选 ,代码意义用户可以和客户协商定义


系统自动弹出窗口   默认提示代码

201  :到达X负限位

202  :到达X正限位

203  :到达Y负限位

204  :到达Y正限位

205  :到达Z负限位

206  :到达Z正限位

207  :到达A负限位

208  :到达A正限位



18款 19款 21款 22款 弹窗(设备故障2)数字提示  改 不同文字提示操作实例:

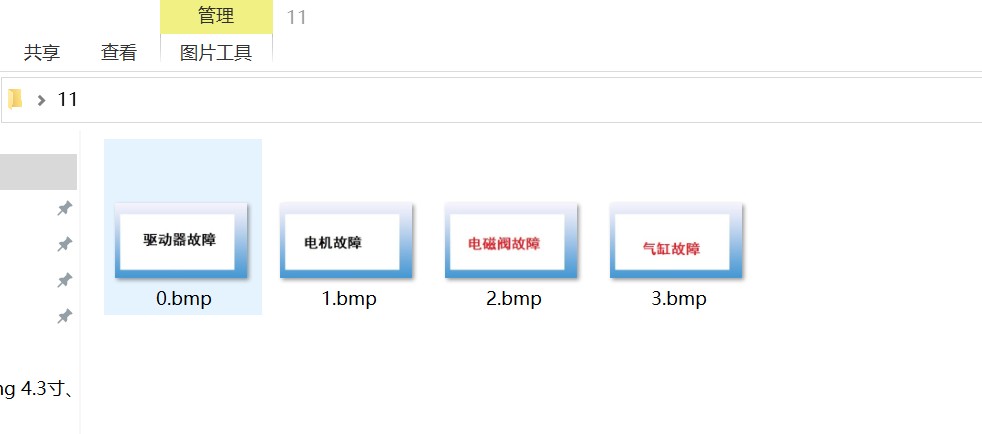

1.准备 四张BMP图片

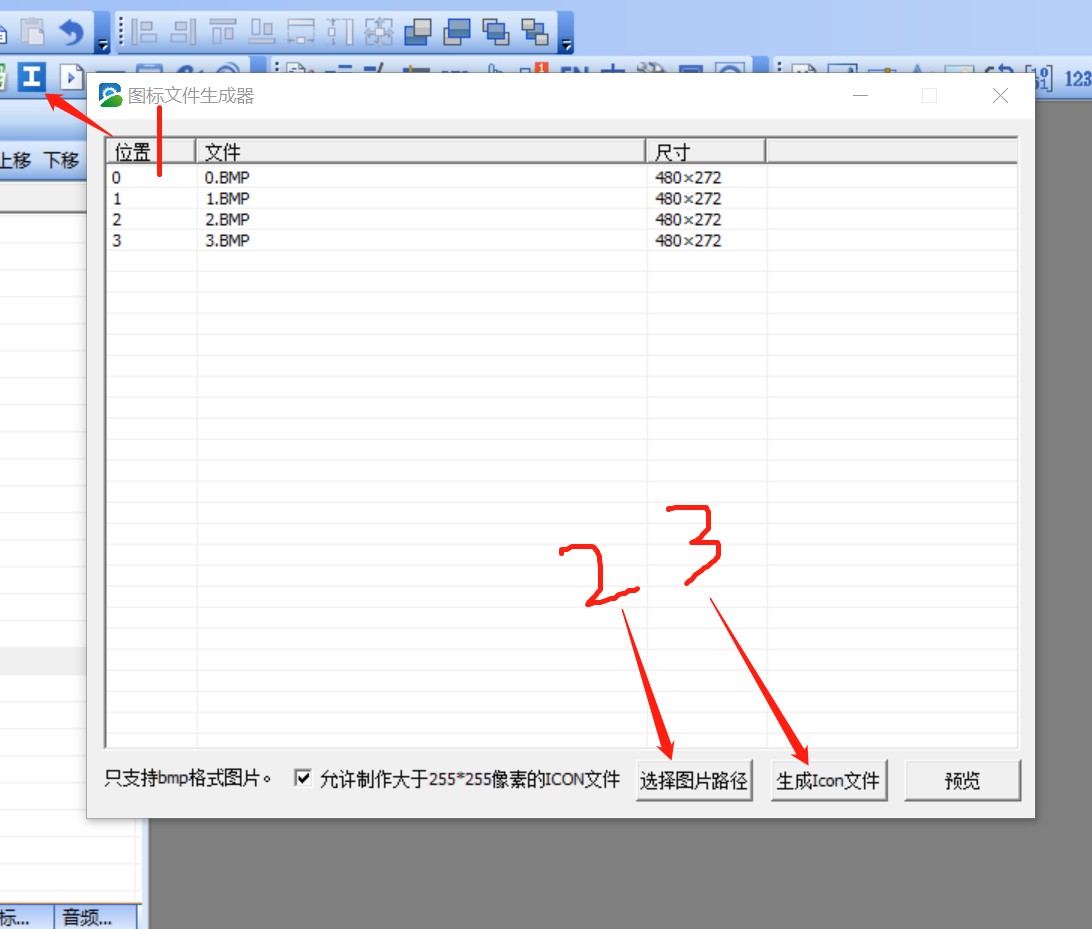

2.按步骤添加入BN4.3软件

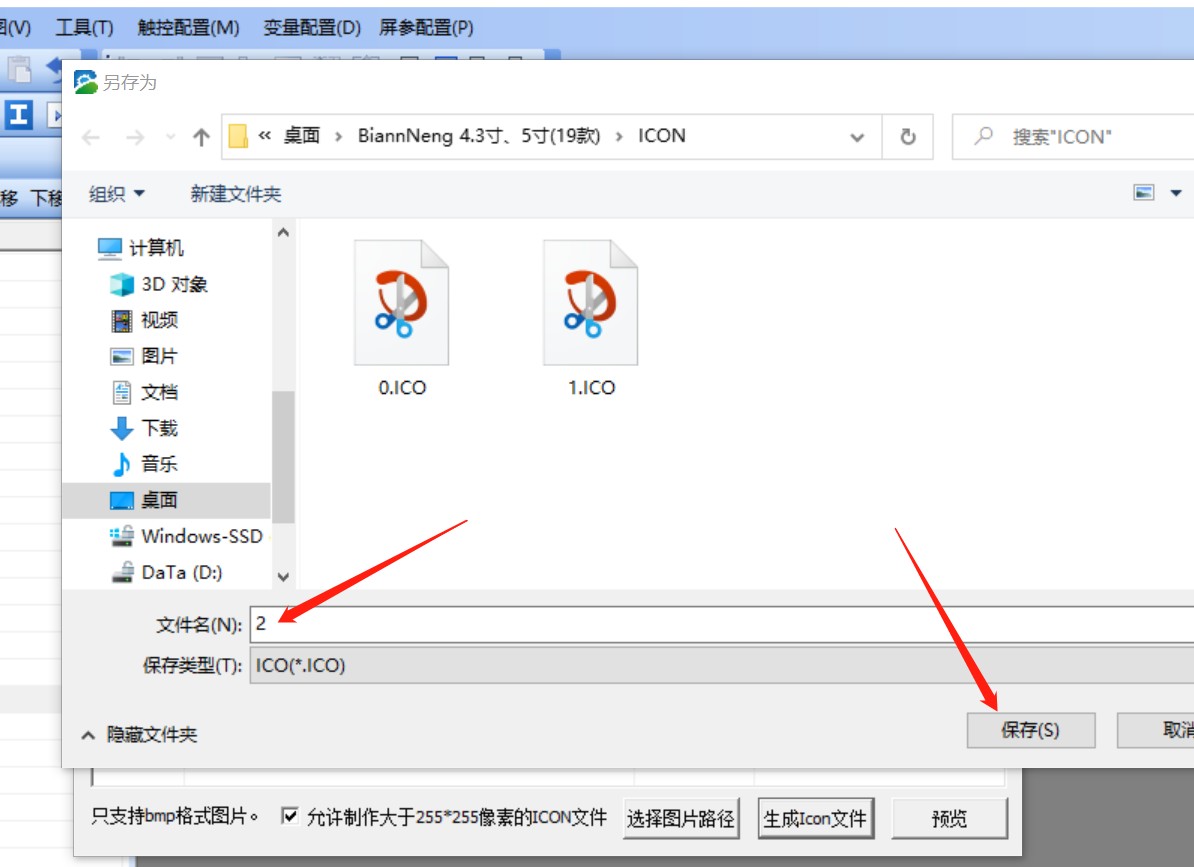

3.把生成的ICO文件保存为2.ICO



4.可以选择预览下效果(这一步可以略过)

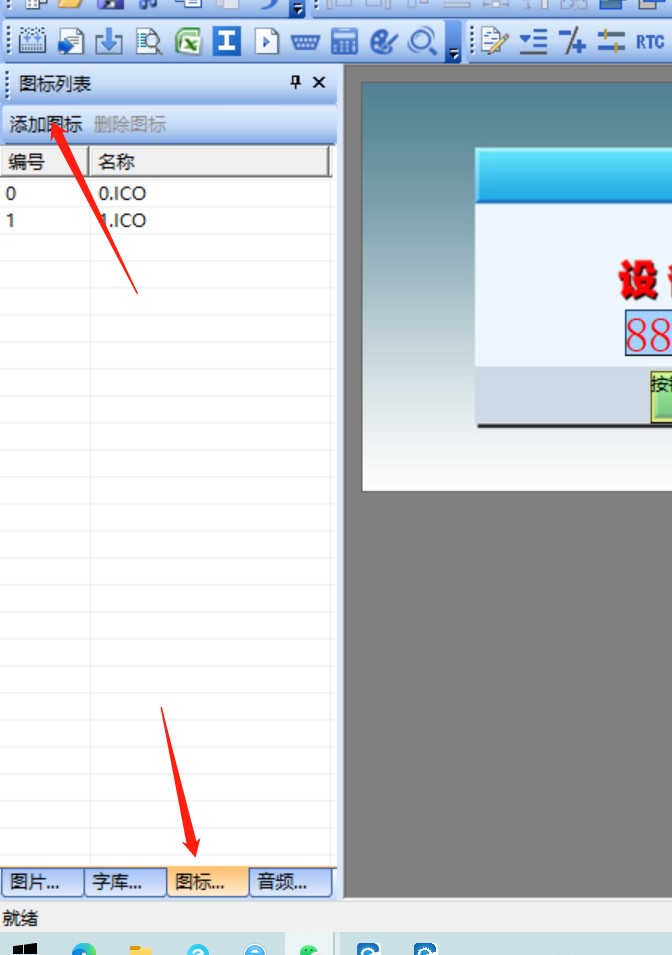

5.将ICO文件添加入BN4.3组态软件

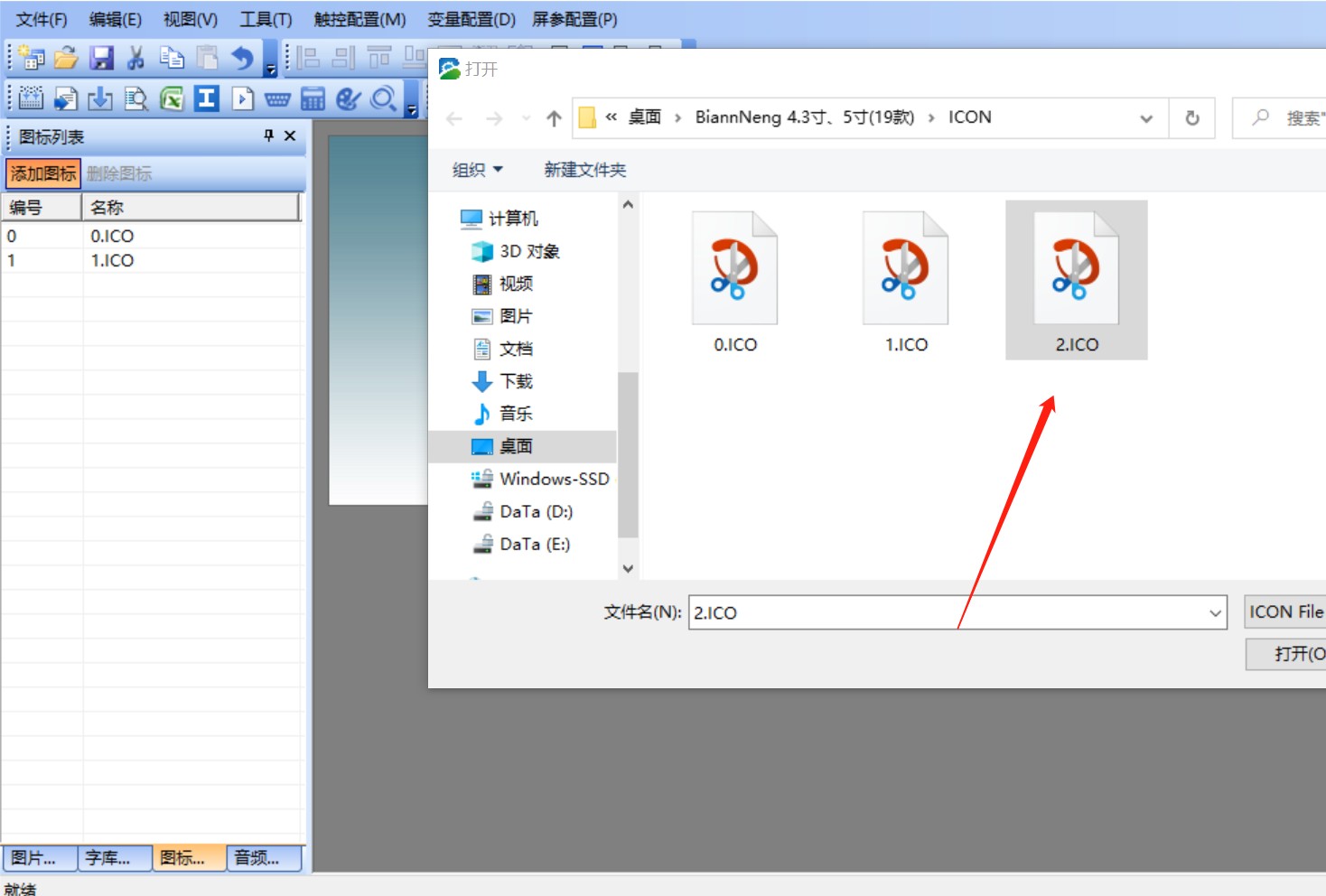

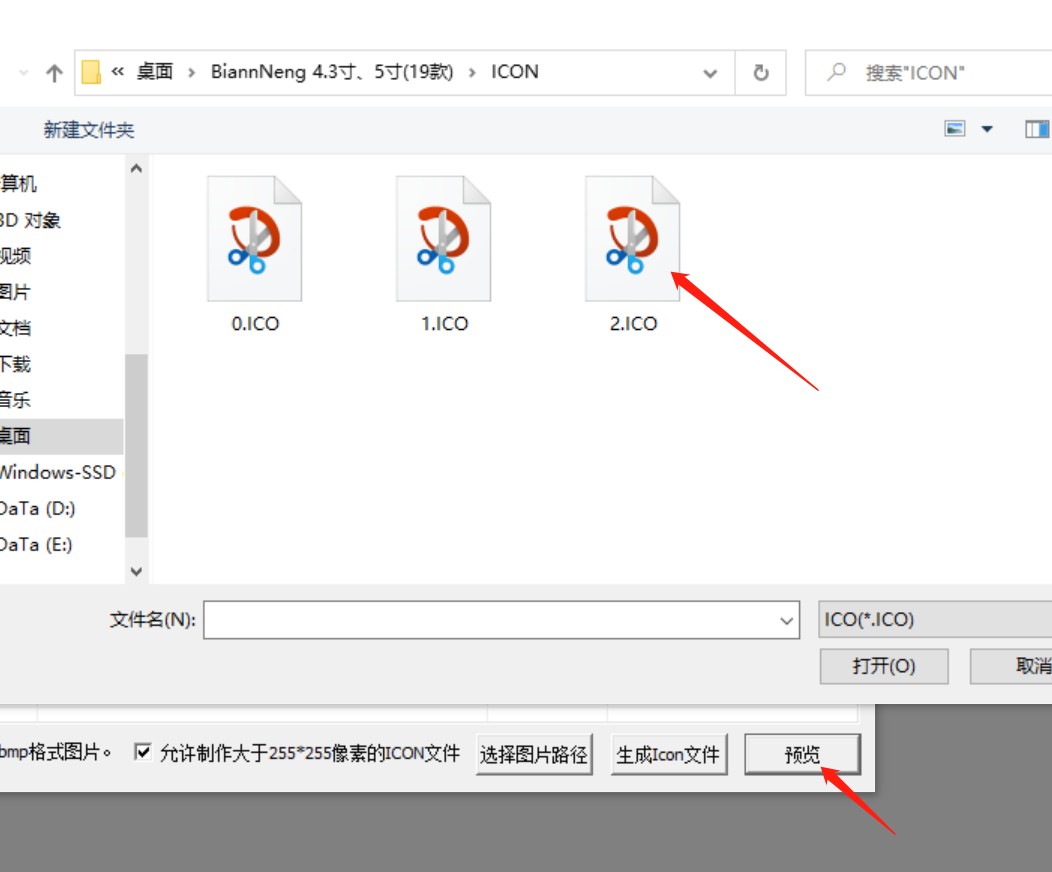

6.选中2.ICO点打开,这样2.ICO 就会出现在下面列表里


7.添加一个变量图标

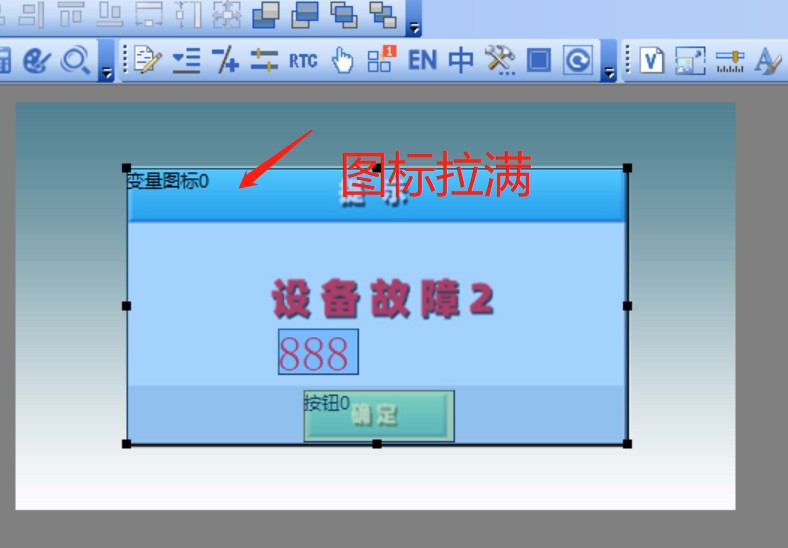

8.把变量图标拉满屏

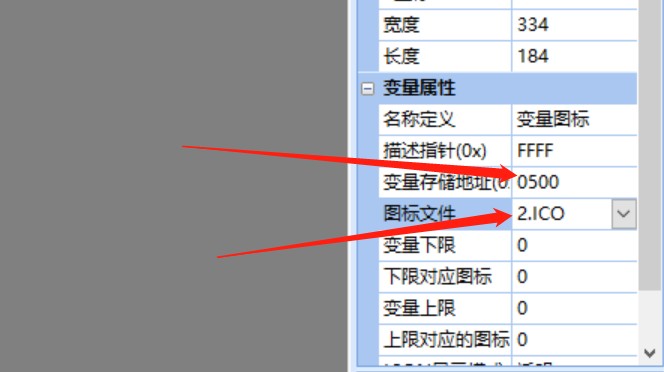

9.设置变量地址为500,变量图标为2.ICO


10. 一定要设置变量图标的 上限和下限 以及对应显示的图标

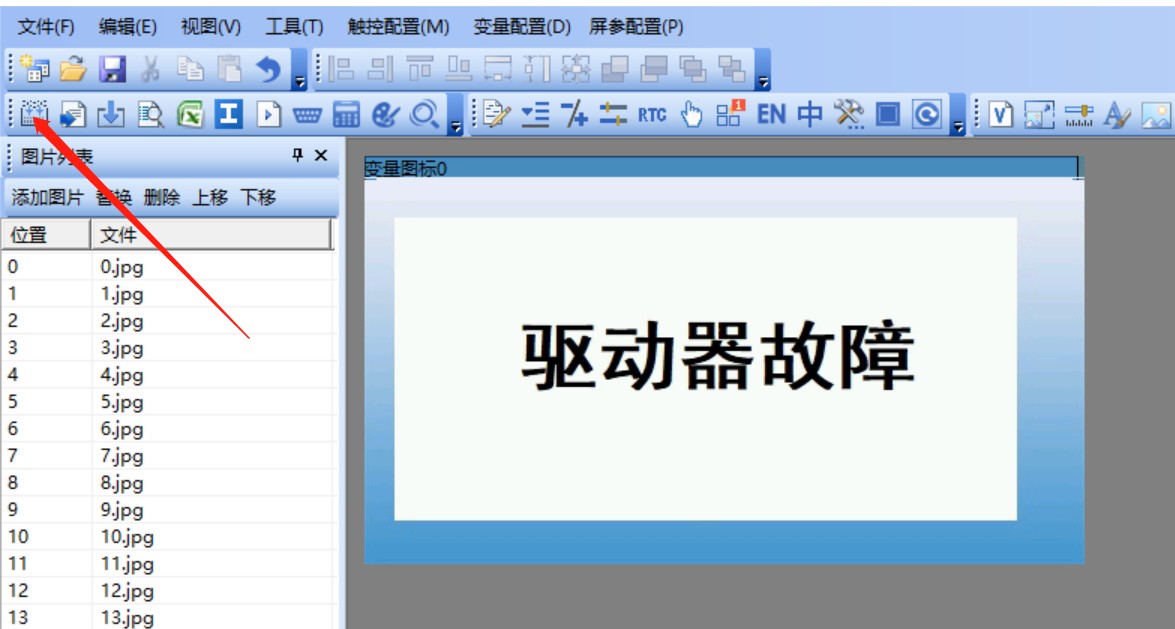

11.点编译生成 VTSET,将这个文件夹考入U盘 ,插电显示屏就能刷新界面了。

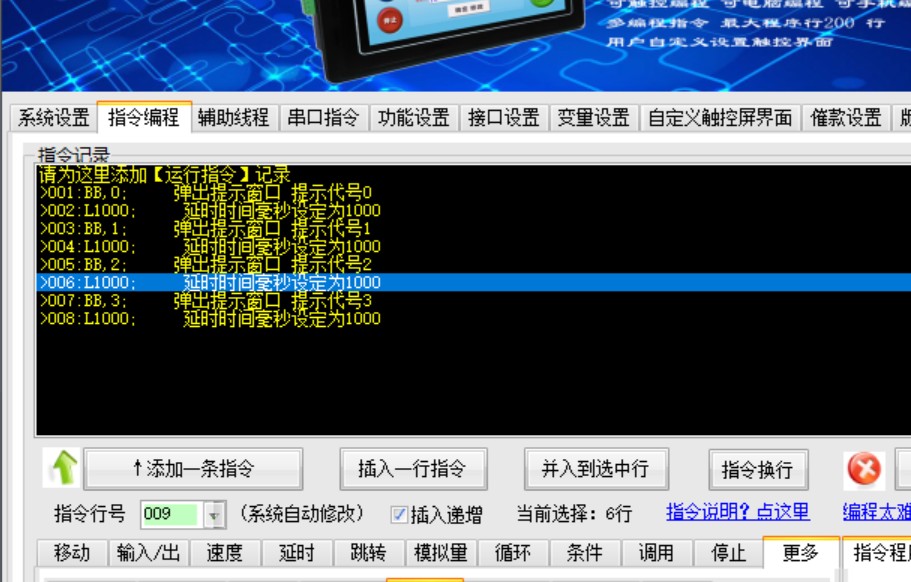

12.可以下载一端程序到控制器测试弹窗效果

13.控制器点运行后就会 1秒 一次显示不同窗口图片
