串口无法打开,下载线连接不上

变能王工 2018-7-14 19759


如果串口链接失败请检查


1.如果30款如上图,点屏幕右上角打开“”下载“”图标,其它型号忽略


2.首先看选型是否错误,普通款、PLUS款、MAX款 必须选择对应的型号。

3.控制器有没有上电,即屏幕有没点亮,电源是否符合标准24V5A 以上

4.如果是笔记本电脑,可以先不插电源,用笔记本自带电池调试,避免设备漏电串电。

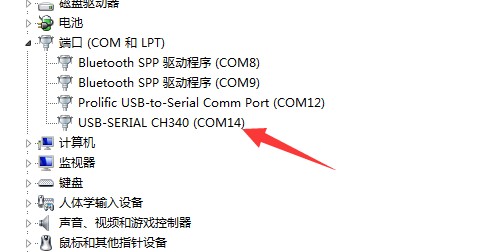

5. 驱动有没安装 按照说明书安装方法 查看CH341端口

   驱动下载:http://www.bianneng.com/html/down/2015-2-2/143.html

6.卸载串口驱动重新安装试试

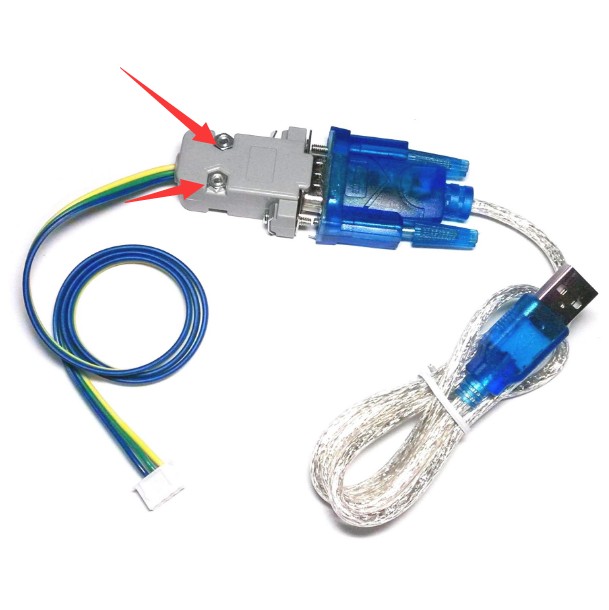

7.USB转串线有没插好,控制器4P有没插好

8.DB9头里面有没断线,可以拆开看看,可以换个USB转串口线试试,如果是隔离一体下载线可忽略。

9.如果出现偶尔连接失败,偶尔正常,这个是设备串电到电脑引起,如果是笔记本电脑可以尝试不插电源插头,用电脑自带的电池。也可以直接用下面链接的新款串口隔离下载线即可解决。

https://item.taobao.com/item.htm?id=554747461462

-------------------------------------


蓝牙下载线 经常遇到的问题

如果出现蓝牙端口号有和现在已经存在端口号相同重复,或者端口号后面与实际端口号不同多个1

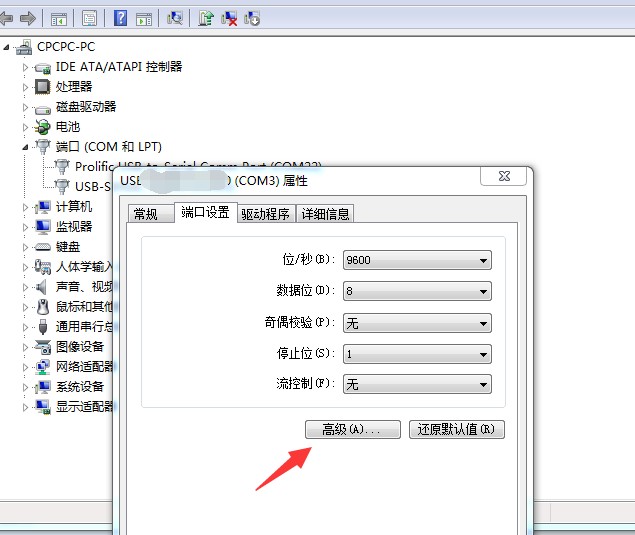

可以鼠标右键点击->属性->端口设置->高级->选择一个双位端口->点确定即可



如果还是无法连接,注意查看下载口的指示灯,一红色一个绿都亮不亮

如果其中在通电状态下不亮可以尝试以下方法解决。

1.先将控制器断电(切记这一步一定要操作,避免短路烧坏)

2.短接白色端子下载口 5V 和GND  3秒钟,用螺丝刀短接碰触即可。

3.(切记)断开短接点,后重启上电试试。

解释下原因:

造成这个现象的原因是,有一个感应电在给控制器芯片供电 ,将5V与GND 短接的目的是为了CPU能重启。要断开所有外部接线,检查下感应电哪里来传入的。

通常检测结果:都是伺服漏电, 接地线 或者做隔离即可解决。目前MAX版本已经做内部独立逆变电源隔离完美解决,大家可以选择MAX版本

最新回复 (2)
  • 1234556 2022-11-29
    0 引用 2
    这个5v接在db9哪个针脚上的



    .
  • 变能王工 2022-11-29
    0 引用 3
    不接 不需要5V
