30款支持外接手轮控制电机移动 示教编程

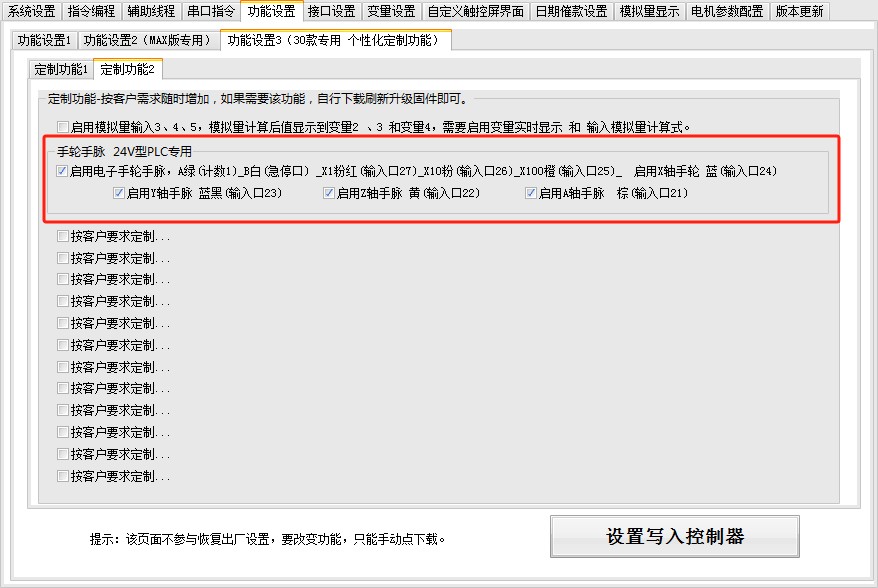

1.需要在编程软件上 设置启用手轮手脉功能

2.将控制器对应输入口与手脉相接

注意线色：（必须24V型PLC专用专用手脉，不匹配无法使用 可以直接向我们购买）

A绿——(计数1)

B白——(急停口)

X1粉红——(输入口27)

X10粉——(输入口26)

X100橙——(输入口25)

X轴手轮蓝——(输入口24)

Y轴手脉蓝黑——(输入口23)

Z轴手脉黄——(输入口22)

A轴手脉棕——(输入口21)

其它分别接    电源24V  和电源负极

金、红——(电源24V)   下图红色夹子

黑、金黑、红黑——(电源负极)  下图黑色夹子

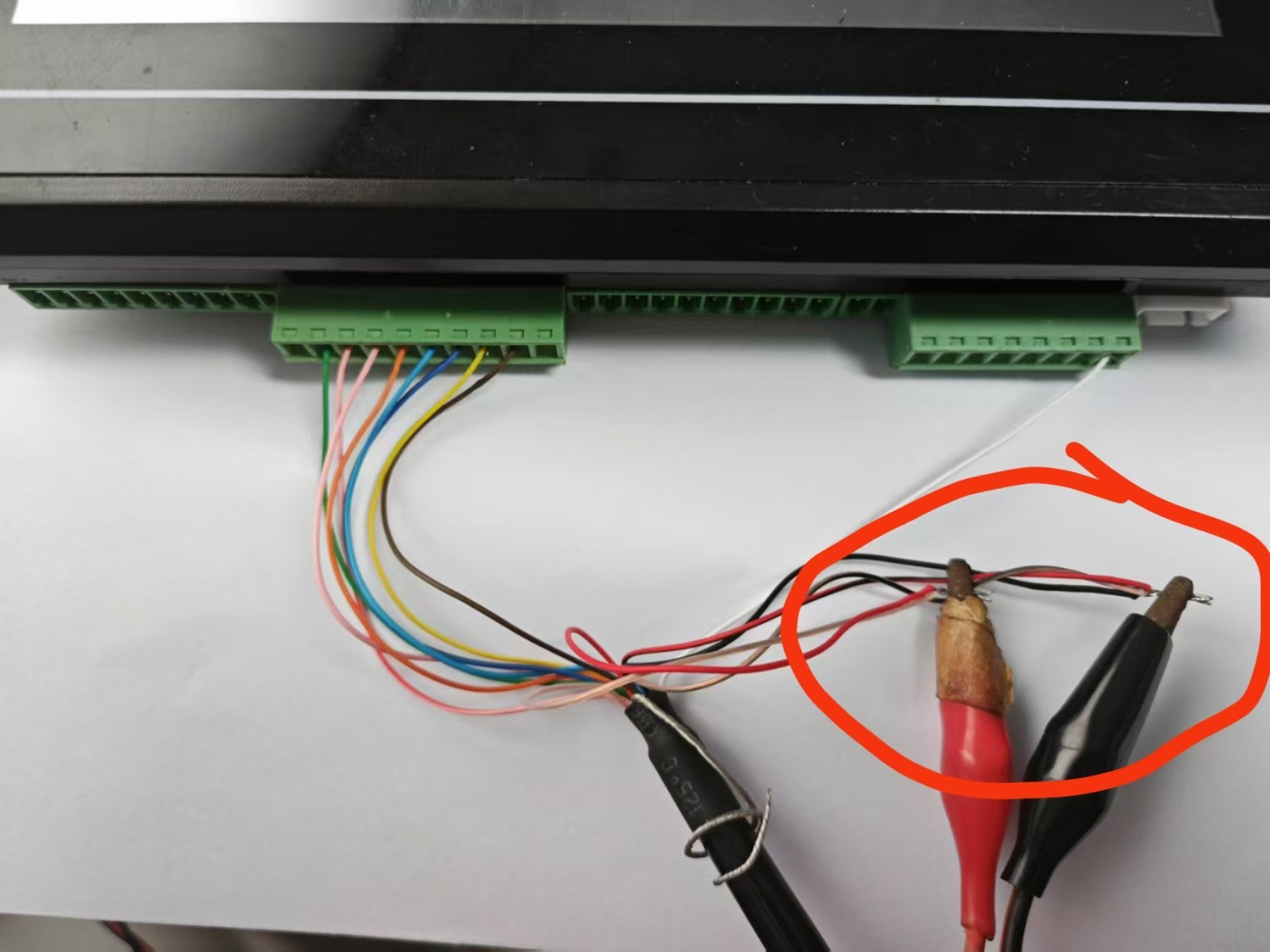

接好效果如下图：

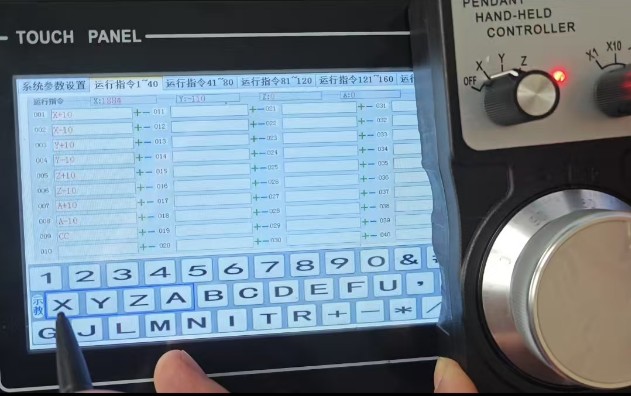

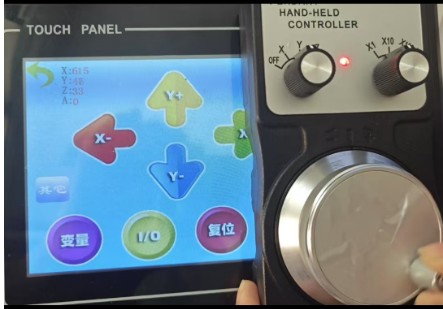

下图示教编程
