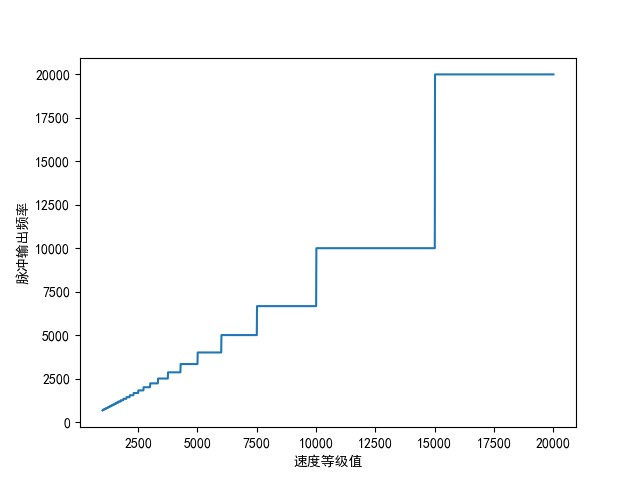

控制器设定的速度值最大20000，控制器输出最大频率接近20000Hz速度设置值和速度指令F值可设置范围0~20000单位是等级,不是输出频率Hz,容易误解。如果很难理解可以理解为输出频率即可也无大碍，但是实际不是频率。以下是 ‘客户提供’ 的测试图片供参考，可以看出设置速度值和输出频率是非线性关系的。所以是没有计算关系式的，无法求出速度值，只能实际测量。
实际上16款的 脉冲输出频率只能是像图这样，速度等级值超过7500之后，脉冲输出频率就只有3个值了
