模拟量输出口的使用方法, 控制变频器调速, 伺服调速控制

变能陈工 10月前 991

16款以上控制器 有一个0~5V模拟量输出口


0~5V模拟量输出如下应用

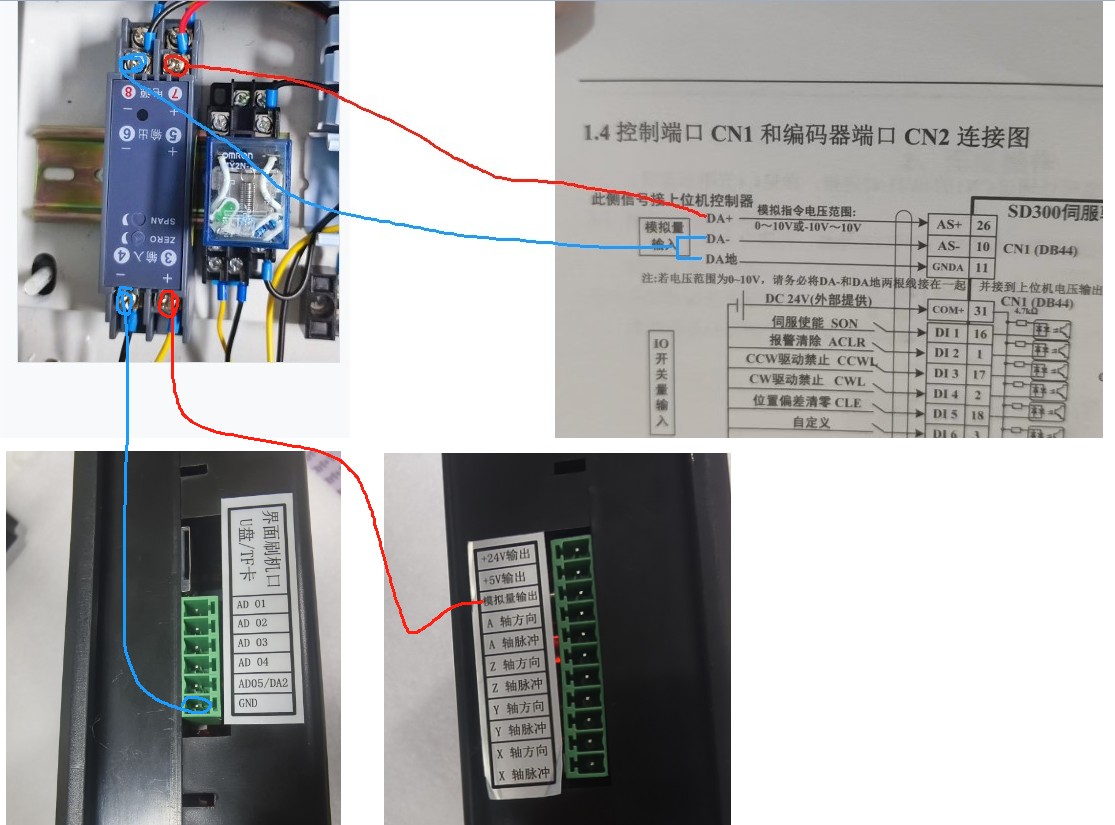

1. 模拟量可以用来控制BE11系列控制器电位器调速口,实现实时调速,如下图

2.如果其它品牌控制器或者0~5V控制的驱动器接线方法相同。

3.与变频器的接线方法,变频器注意安全隔离问题,如果不隔离可以采用一般的电压转换模块

如下图



电压转换模块参考购买链接 https://item.taobao.com/item.htm?id=592114672781

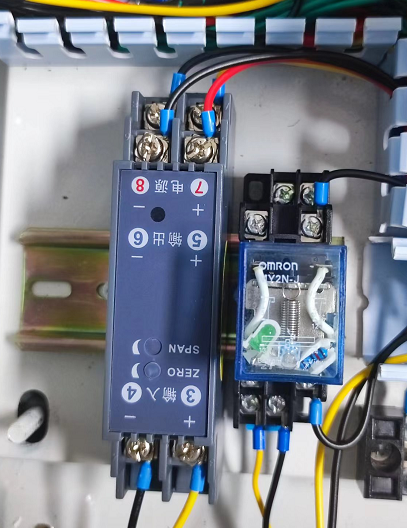

为了安全,避免烧坏控制器 最好加上隔离模块再接变频器,如下图

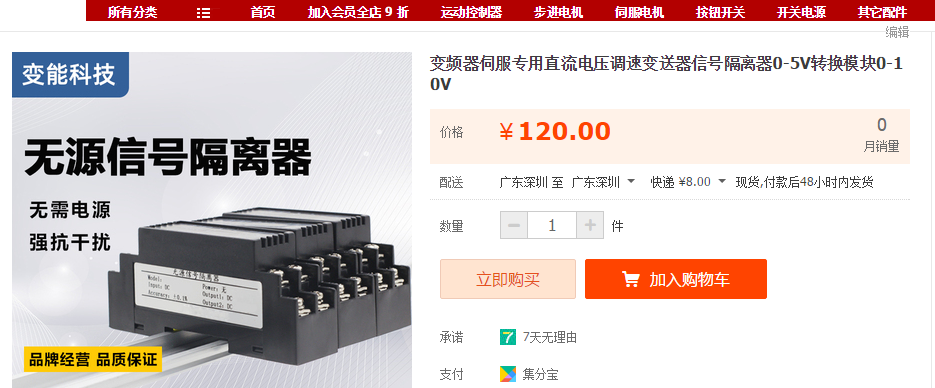

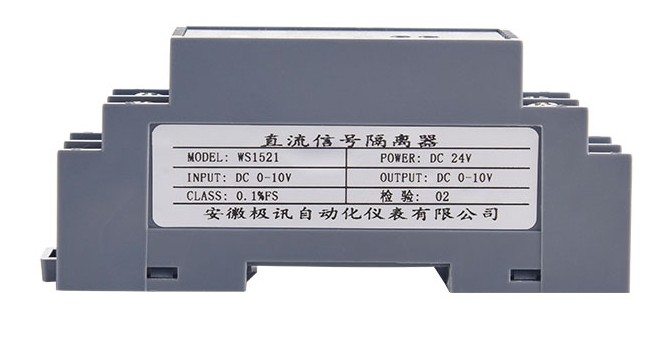

隔离模块参考购买链接1.   https://detail.tmall.com/item.htm?id=39867251895


隔离模块参考购买链接2.  https://detail.tmall.com/&id=596056766470
