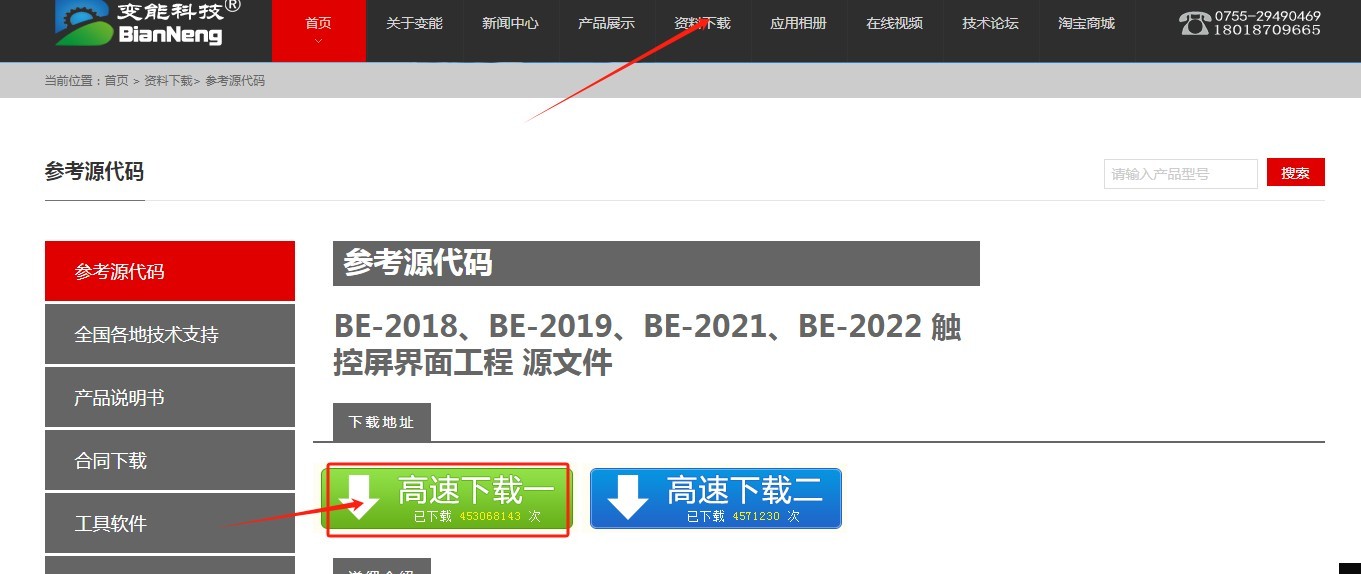

1,先打开公司网站下载触控屏界面源文件

http://www.bianneng.com/html/down/2022-9-23/213.html

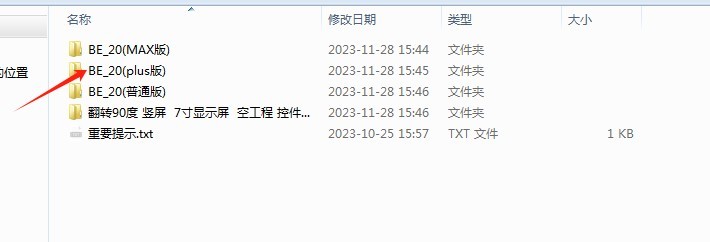

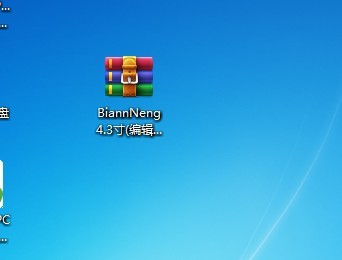

2，解压源文件，解压后选择对应型号的文件

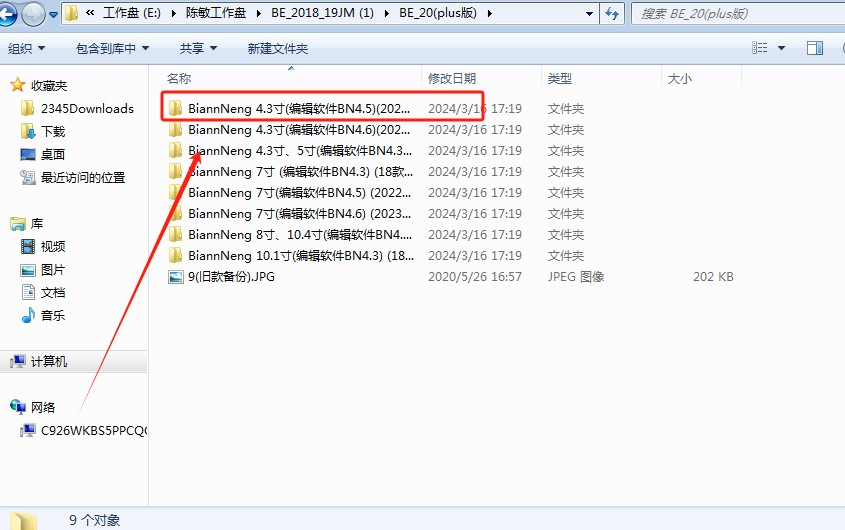

3，选择对应屏的文件

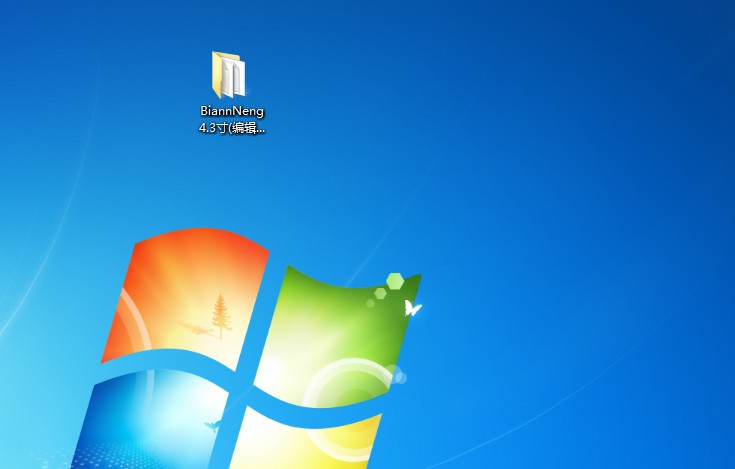

4.将这个源文件复制一份备用，可以放电脑桌面，方便编辑。

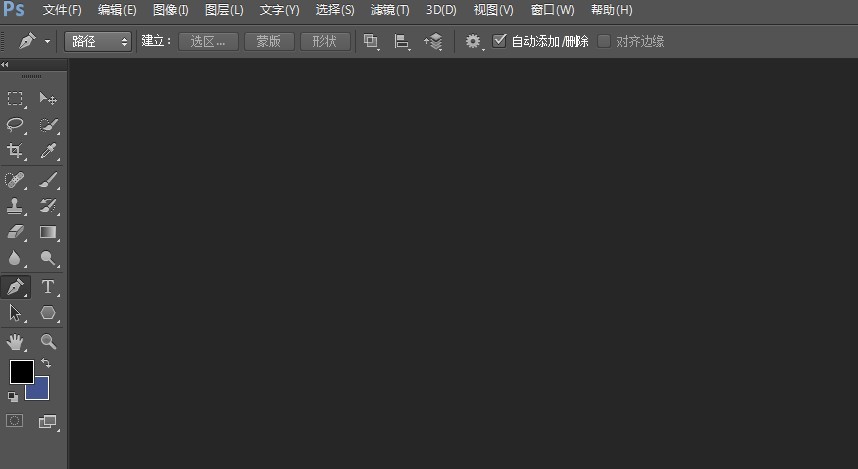

5，打开PS软件

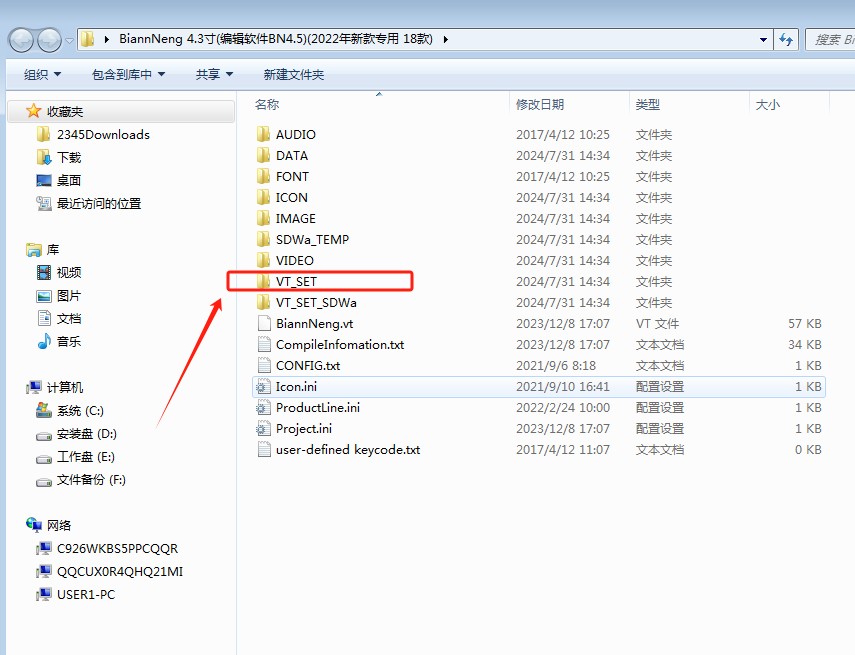

6，找到刚才复制的源文件的VT_SET文件夹，里面找到要改的参考图片

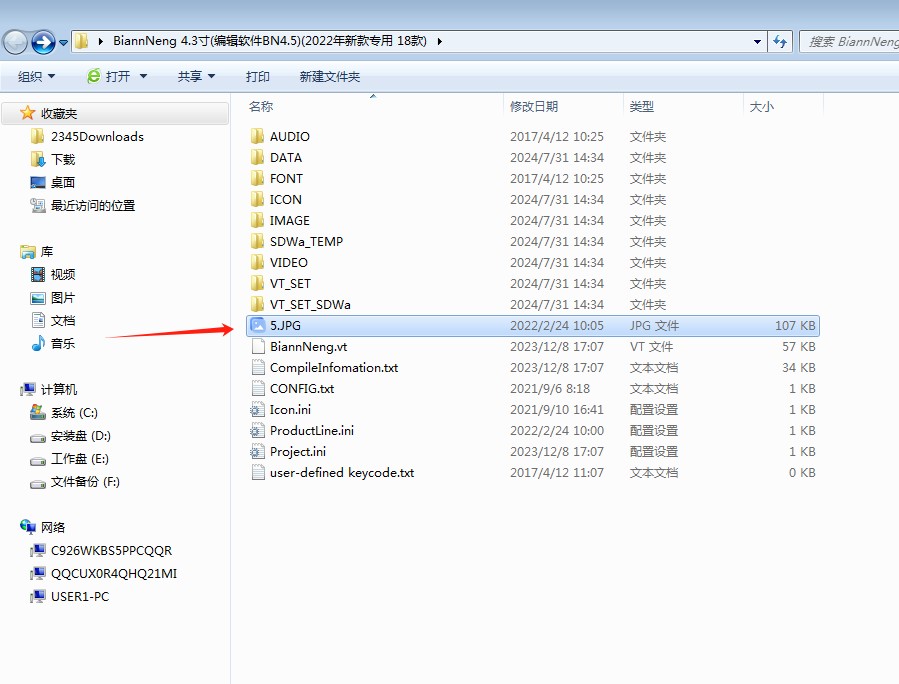

7，我们将第五张图片复制一份，放到当前上页目录

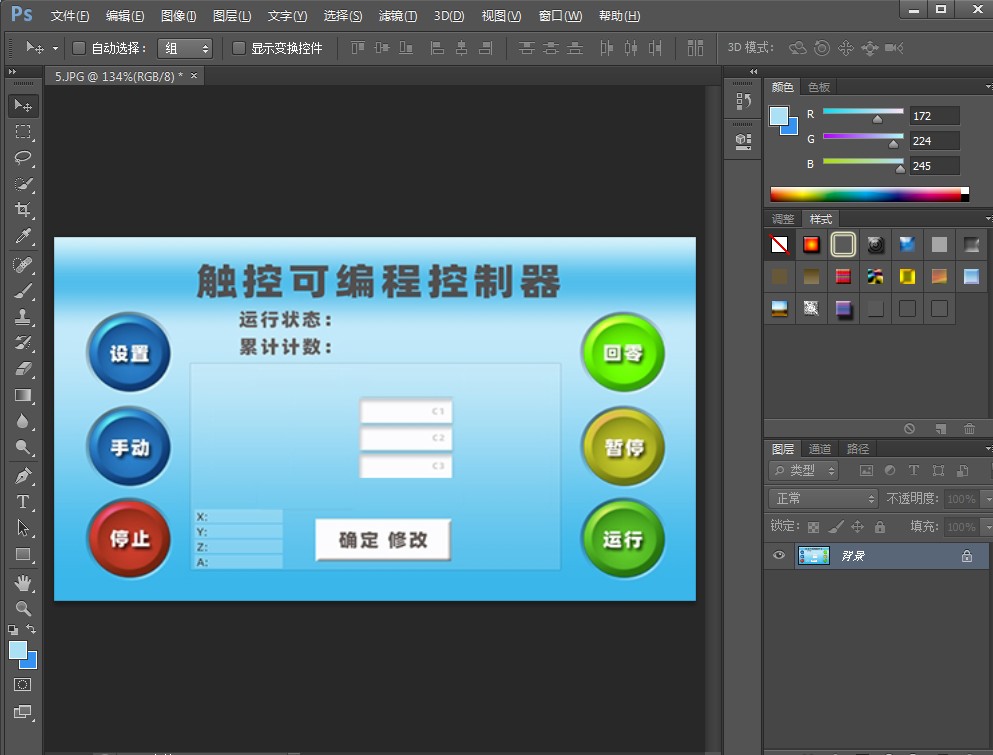

8，我们用PS打开那个图片，直接用鼠标把图片拖动进PS就可以

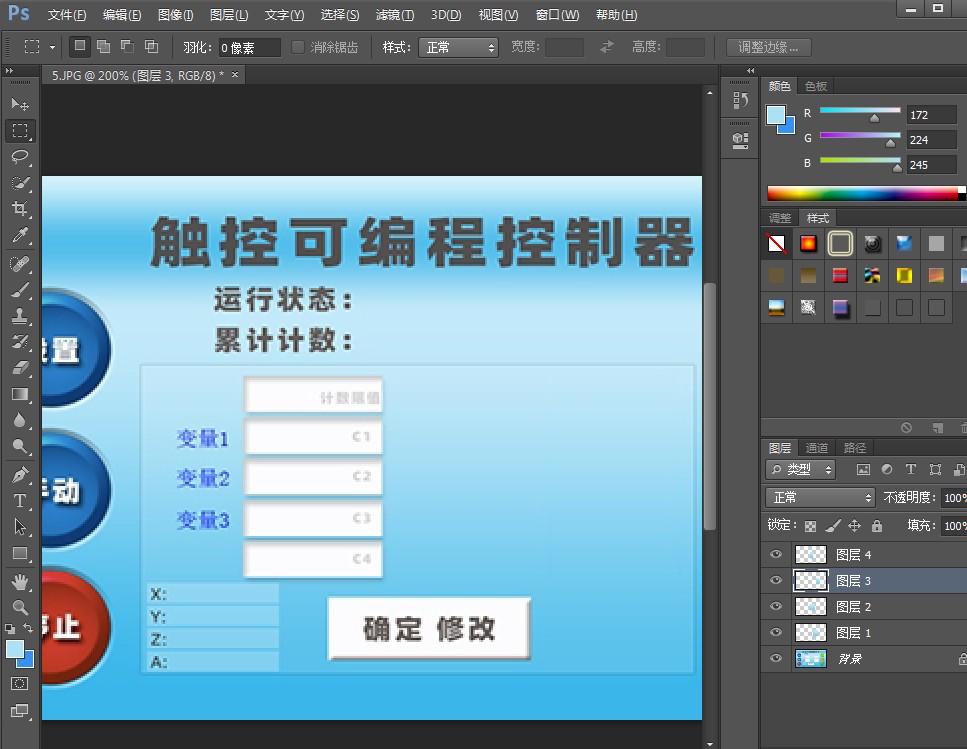

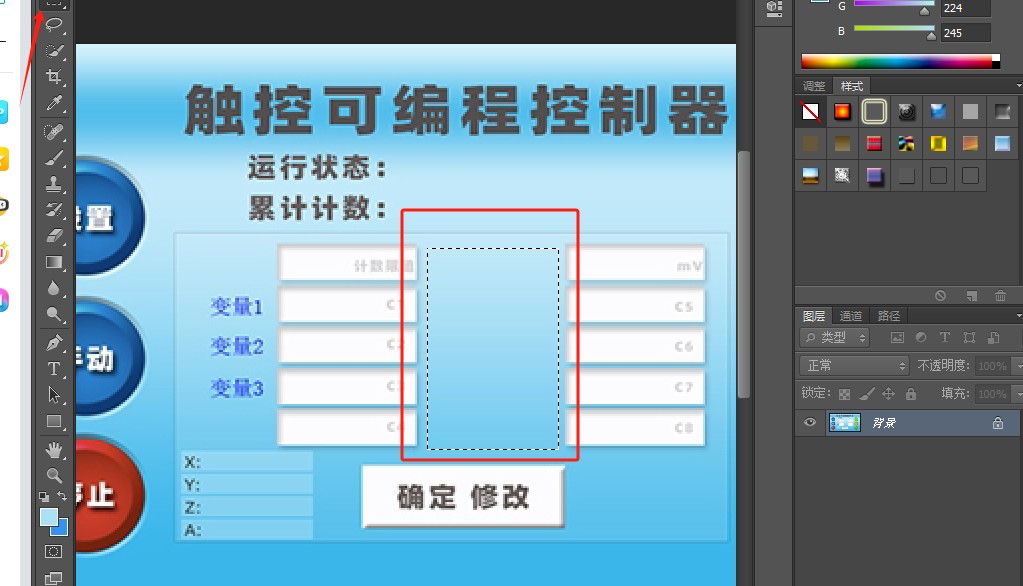

9，我们用PS对图片进行修改，用矩形选框工具，选择没有图形的空白区域。

10，复制一个，粘贴，把不需要的地方盖住。

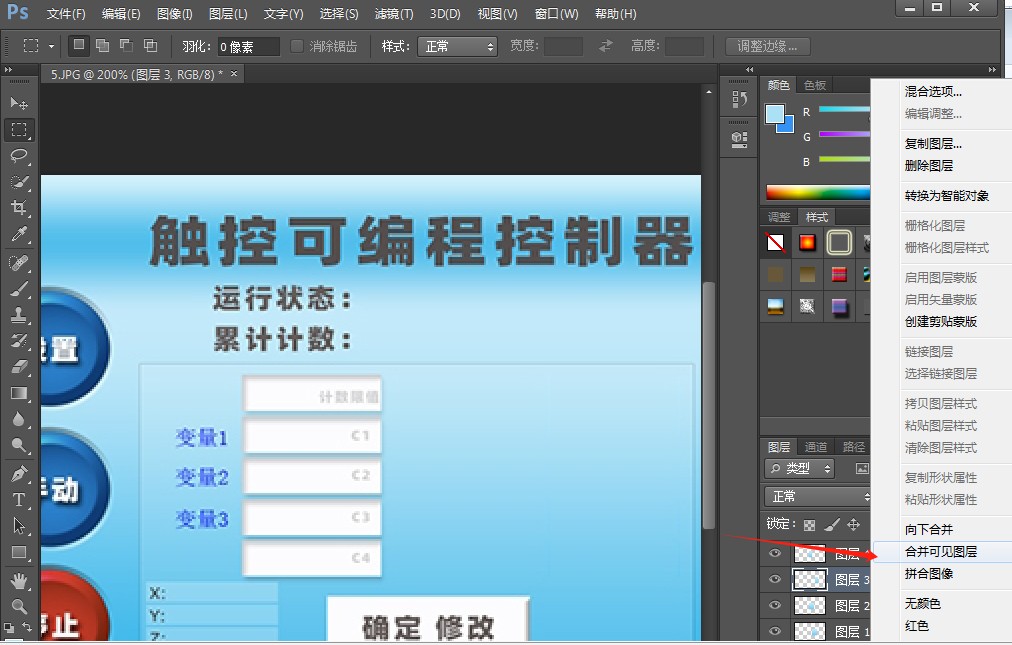

11.右键点击，合并可见层。

12.同样的方法，我们继续覆盖其他的不要的部分。只保留变量1.2.3.并在上面添加文字。

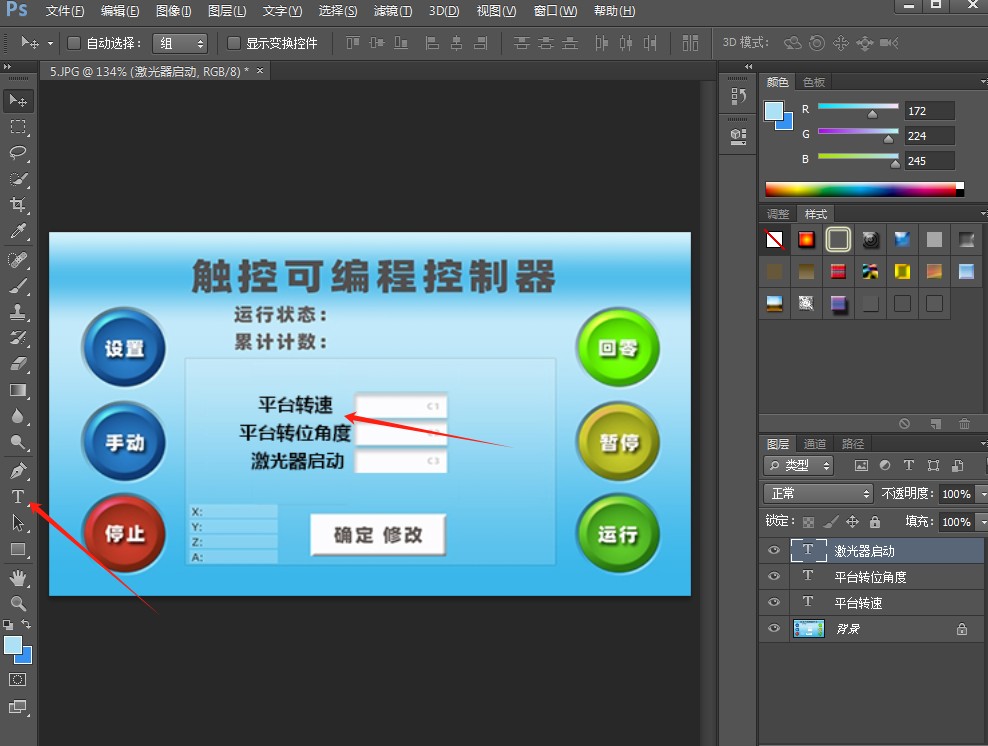

13.添加文字

14.将文字栅格化，然后再合并可见层。

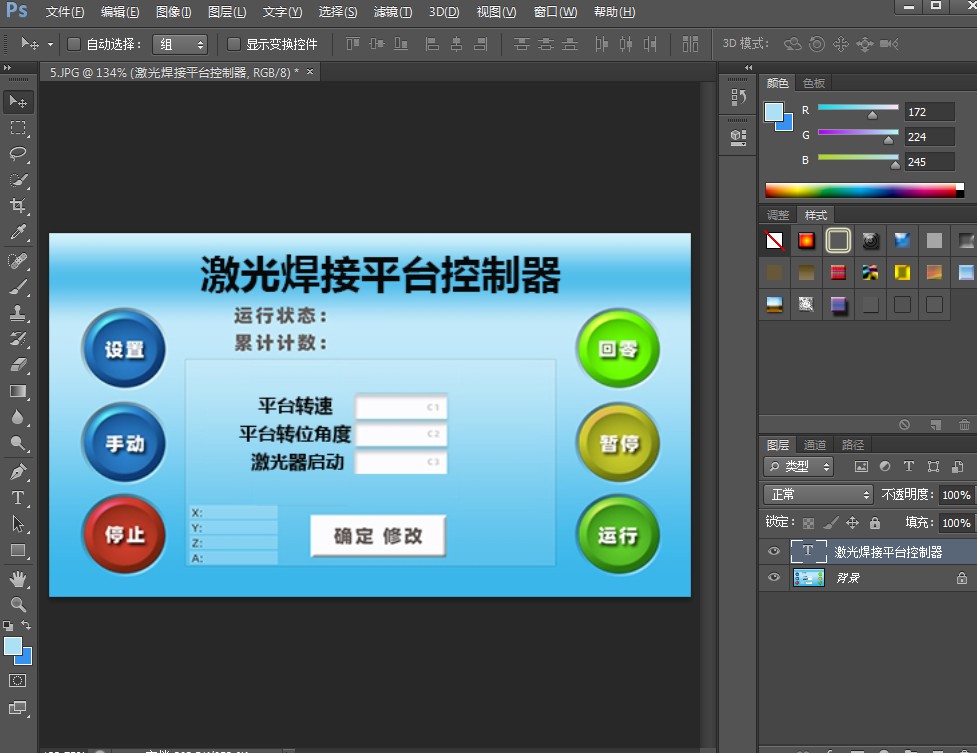

15.同样的操作方法，把标题大字改掉。

16.按这个格式保存图片。

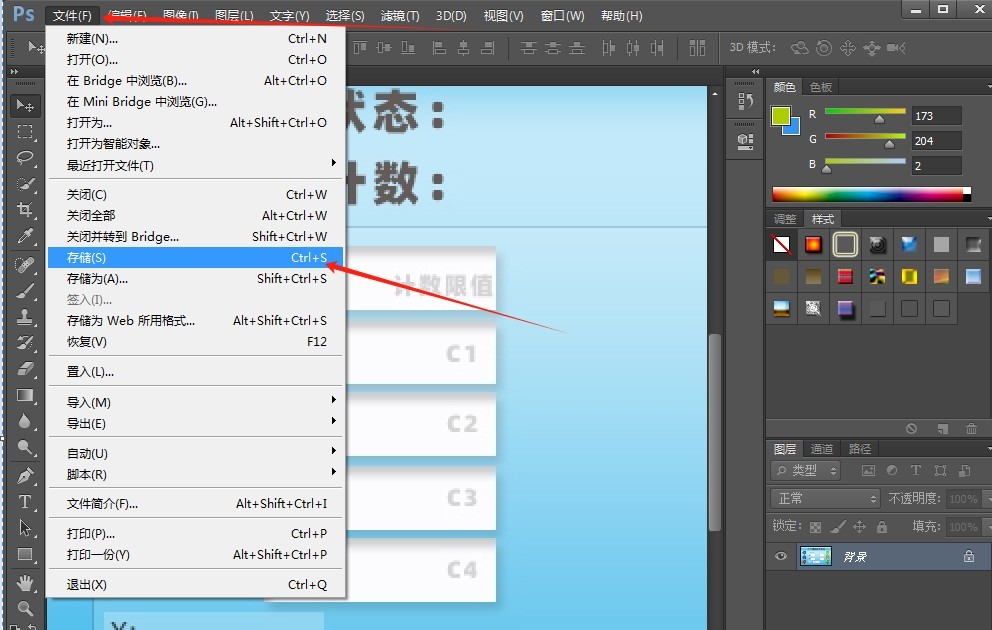

17，另外一个方法， 最重要一点 这里：点保存     （千万别点另存  每个PS版本格式不同）。 如果你的PS版本不同，千万别点另存哦，不然会打不开的。

18.保存好以后，公司网站下载BN4.5组态软件压缩包并解压并打开软件。http://www.bianneng.com/html/down/2022-9-23/196.html（工具软件） BN4.3/BN4.5/BN4.6/BN7.6屏界面修改工具

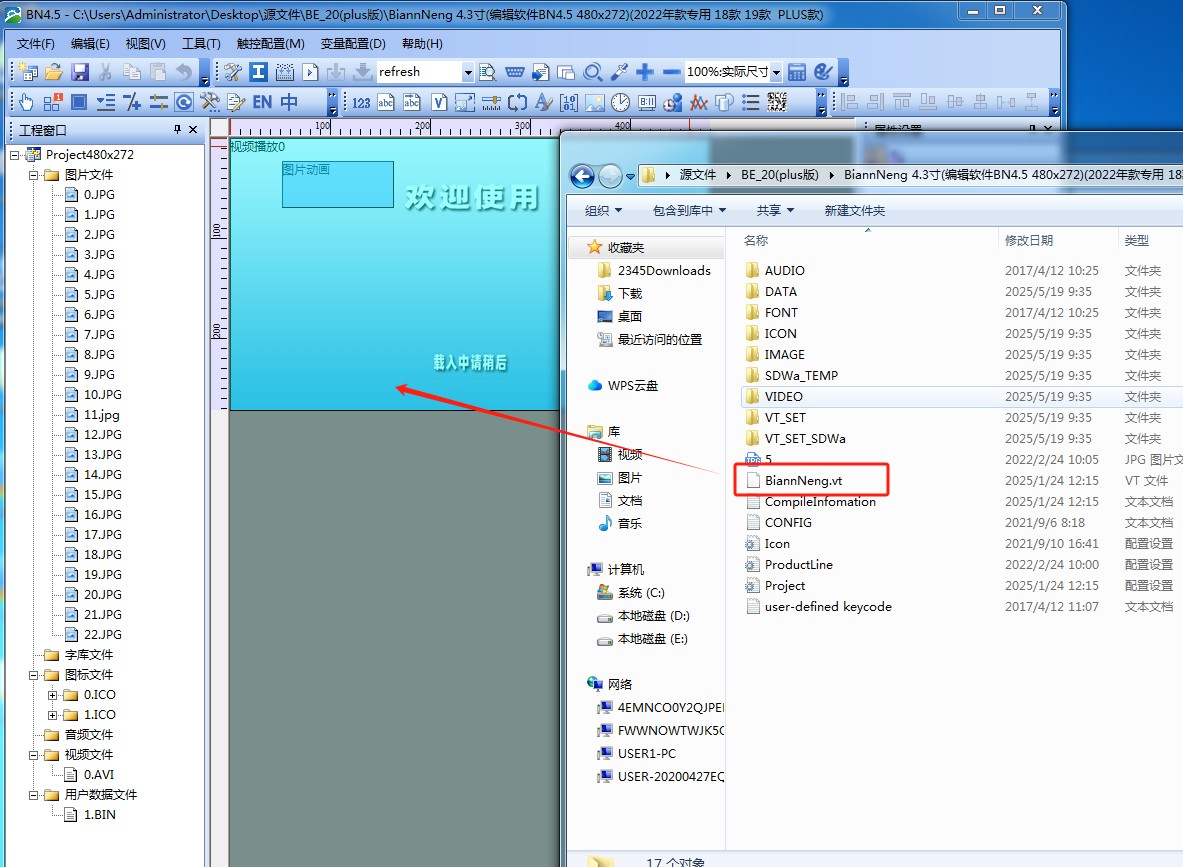

19.将我们之前的源文件里面的bianneng10.vt拖到BN4.5里面

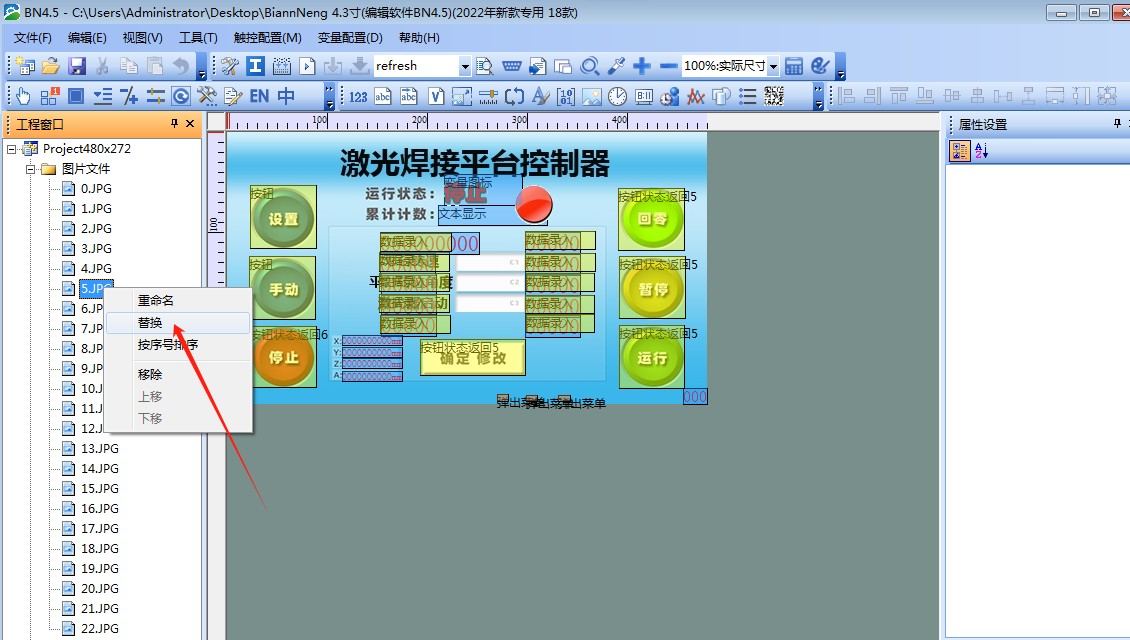

20.选中图片5右键选中替换

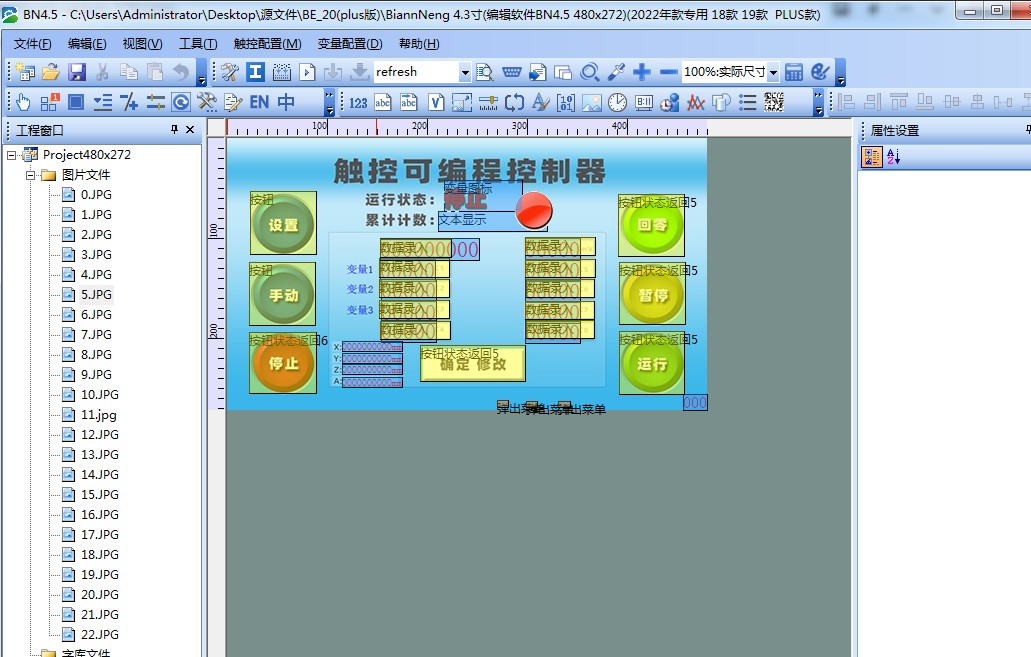

21.在BN4.5软件里面选中5号图片5.JPG右键选择替换图片

当弹出提示框点是，然后选择刚才修改保存的图片5.JPG，点打开即可替换完成。

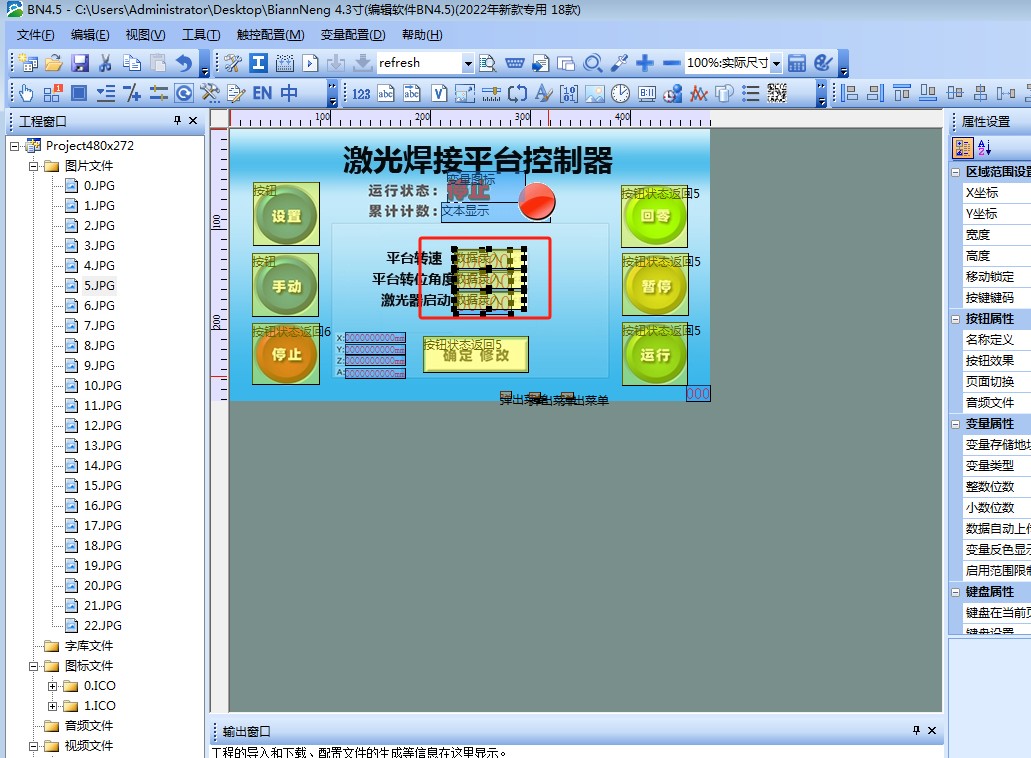

22.替换后，把不需要的控制键删除，把需要的控制键移动到位置上。

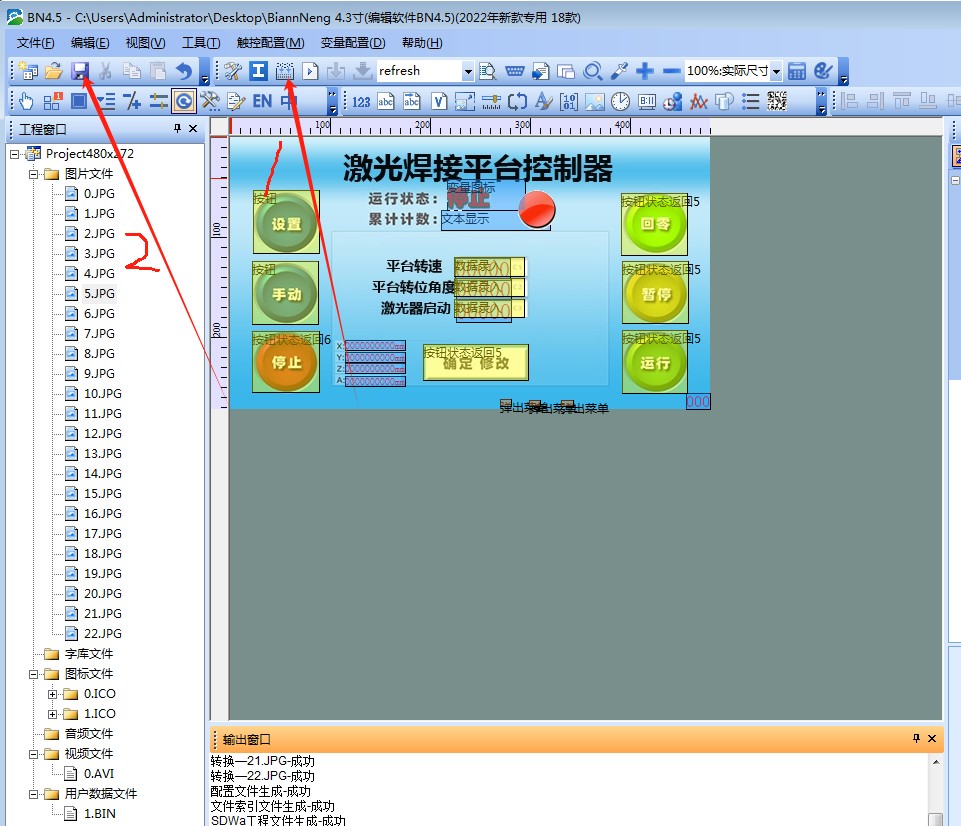

23..点1编译2保存3确定

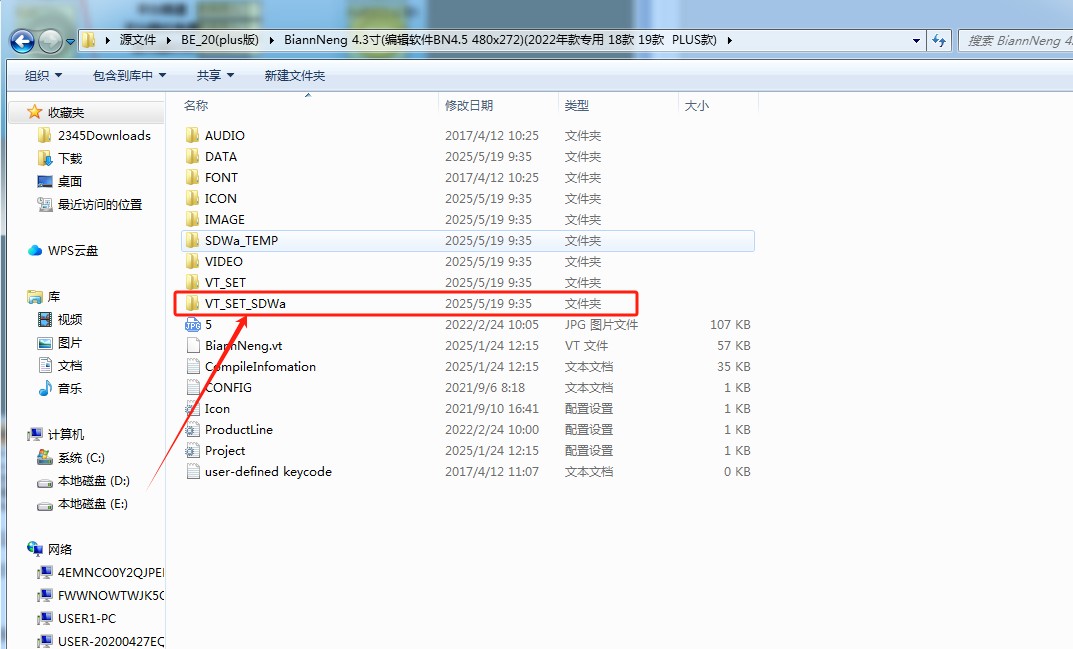

24.用一个格式化过的U盘，把这个VT_SET_SDWa的文件夹复制到优盘里。

25.优盘插到控制器上，上电就可以刷界面了.

好，项目完成，交差，祝老板做设备赚大钱发大财，身价资产过亿。源文件发给您，请下载保存好哦。
