模拟量输出指令说明 "C2=3000"

变能王工 2018-7-24 5429

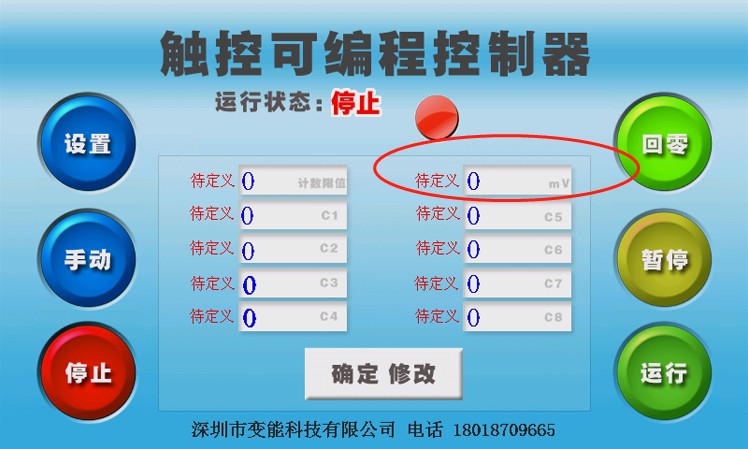

模拟量输出电压在屏幕上输入


17款以上支持模拟量输出指令

C2是模拟量输出指令,例如
>001:C2=3000 表示输出3V电压



16款以上控制器 都有一个0~5V模拟量输出口


0~5V模拟量输出如下应用

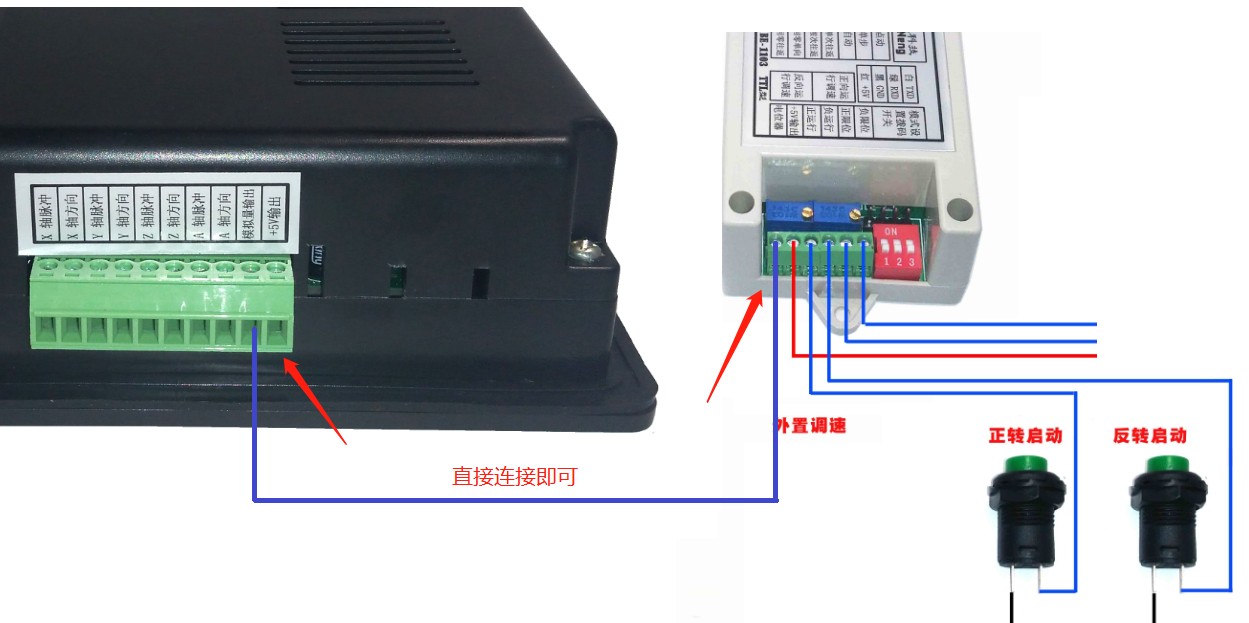

1. 模拟量可以用来控制BE11系列控制器电位器调速口,实现实时调速,如下图

2.如果其它品牌控制器或者0~5V控制的驱动器接线方法相同。

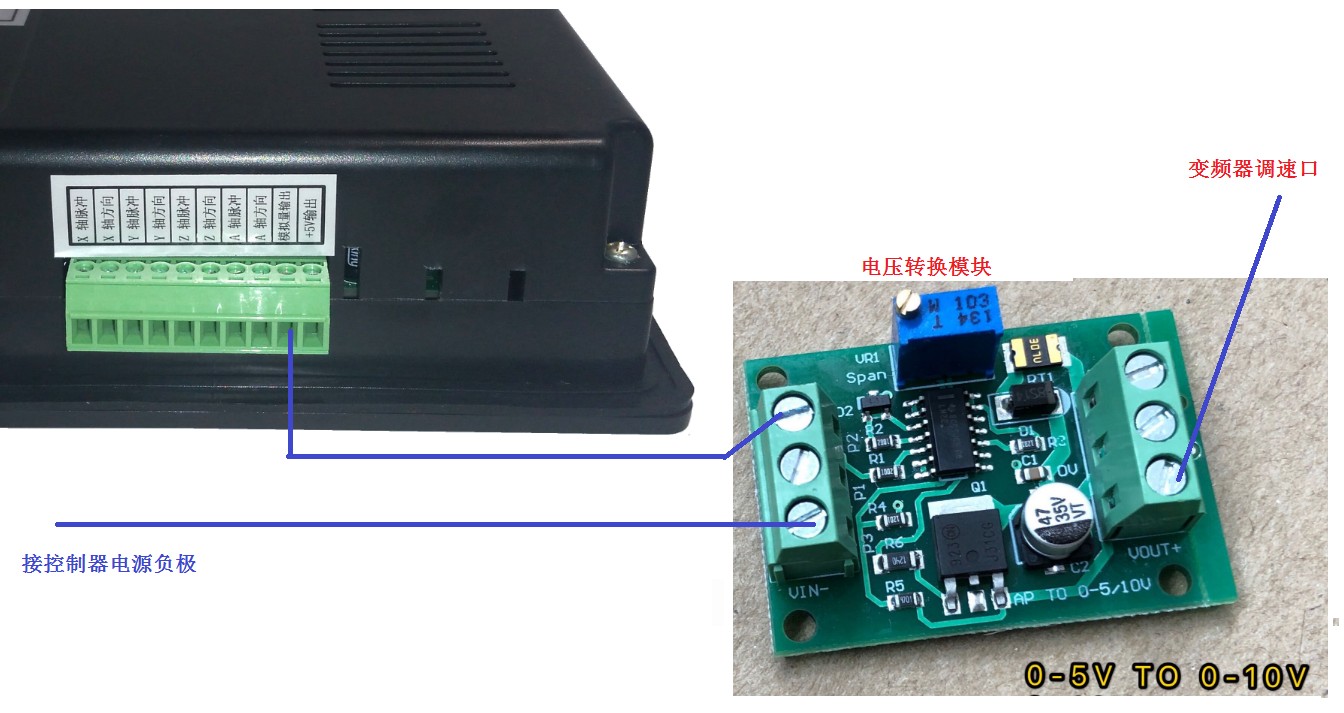

3.如果需要0~10V 需要电压转换模块0~5V转0~10V

电压转换模块参考购买链接 https://item.taobao.com/item.htm?id=592114672781

3.与变频器的接线方法,变频器注意安全隔离问题,接线方法如下图:

   变频器的启动停止按钮,可以直接接到控制器输出口即可。


为了安全,避免烧坏控制器 最好加带隔离模块功能的模块接变频器,如下图



隔离模块参考购买链接1.   https://item.taobao.com/item.htm?ft=t&id=677971309390


安装后效果:
